1 خالطات الخدمة الشاقة جانبية اإلدخال

2 معززة بأكثر من ٠٦ عام ا من خبرة التشغيل تفخر خالطات خالطات - Plenty الخالطات القياسية لتخزين النفط Plenty وهي عالمة تجارية لشركة SPX بقائمة مرجعية لتركيبات المواقع الناجحة التي ال ي على عليها. فخالطات Plenty معروفة بأنها الخالطات الرائدة في السوق في مجال تكنولوجيا الخالطات جانبية اإلدخال لصناعات النفط وصناعات البتروكيماويات حيث قامت بتوفير آالف لقد ساعدت خالطات Plenty جانبية اإلدخال في وضع المعايير الدولية للصناعة. وهي يمكنها التفوق على الخالطات األخرى في السوق ببساطة بفضل تصميمها المتقدم تقني ا والذي يتميز بالبساطة وسهولة الصيانة باإلضافة إلى مروحة "مصبوبة" من قطعة واحدة بخطوة حلزونية مضبوطة عالية الكفاءة تتضمن مساحة شفرات كبيرة وزاوية جرف أمامية طورتها.Plenty الوحدات في أنحاء العالم لكثير من كبريات شركات النفط في أكثر من ٠٦ بلد ا حول العالم. بمقرها الواقع في مدينة شارلوت بوالية نورث كارولينا ت ع د شركة SPX Corporation )رمزها في بورصة نيويورك: )SPW شركة رائدة في مجال الصناعات المتعددة وضمن أفضل ٠٦٦ شركة على مستوى العالم حيث تحقق عائدات سنوية تتجاوز 5 مليارات دوالر وتعمل في أكثر من 55 بلد ا ويعمل بها أكثر من ٠٠٦٦٦ موظف ا.ومنتجات الشركة وتقنياتها التي تتميز بمستوى عال من التخصص والهندسة تتركز في تكنولوجيا التدفق والبنية األساسية للطاقة.وتلعب العديد من حلول SPX االبتكارية دور ا مهم ا في المساعدة على الوفاء بالطلب العالمي المتزايد فيما يتعلق بالكهرباء واألغذية والمشروبات المعال جة وباألخص في األسواق الناشئة. وتشتمل منتجات الشركة على أنظمة معالجة األغذية لصناعة األغذية والمشروبات ومحوالت الطاقة لشركات المرافق وأنظمة لماذا خالطات الخزانات جانبية اإلدخال تحول خالطات Plenty جانبية اإلدخال الطاقة بكفاءة إلى حركة للسوائل. وعلى عكس أنظمة الخالطات النفاثة فهي ال تعاني من الفقد الكبير في الطاقة عند المضخة أو في شبكة األنابيب أو المنحنيات أو عند الفوهات النفاثة وهو المكان األبرز لفقد الطاقة. وهي تتميز بانخفاض تكاليف رأس المال وبسهولة الوصول إلى المكونات داخل الخزان دون عائق باإلضافة إلى المساهمة في التخلص من مشكلة تكرار الصيانة الملحة للخزانات والتي يجب إفراغها وتنظيفها. كذلك تتميز الخالطات جانبية اإلدخال بالكفاءة وبأنها عادة أقل تكلفة من الخزانات األكبر قطر ا. وت عد الخالطات جانبية اإلدخال مثالية الستخدامها في الخزانات ذات األسطح العائمة حيث تحول االعتبارات العملية دون استخدام الخالطات علوية اإلدخال. النطاق القياسي: 55 كيلو واط 5( 55 حصان( 5.5 مراوح 51Ø تشغيل بالسير والترس زاوية ثابتة ومحورية بوصة إلى 55Ø بوصة تشكل هذه المتغيرات األربعة نطاق المعايير الشامل. وفي معظم الحاالت كان مفهوم التصميم يتمثل في توفير وحدات مناسبة للتشغيل الطويل والمتواصل في المواقع البعيدة بالحد األدنى من الصيانة. التبريد لمحطات توليد الطاقة. لمزيد من المعلومات الرجاء زيارة الموقع.

3 عملية المعالجة والتكنولوجيا تطبيقات المنتجات النموذجية أغلبية الخالطات جانبية اإلدخال مطلوبة لتفي بواحدة أو أكثر من المهام التالية: التحكم في رواسب القاع والمياه في النفط الخام يتمثل الغرض الرئيسي للخالطات في هذا التطبيق في ضمان استخدام التدفق النفاث المتولد في رفع رواسب القاع والمياه في كتلة النفط الخام للحفاظ على نظافة أرضية الخزان نسبي ا. ويمكن تغيير خالطات الزاوية المحورية المستخدمة لتوجيه التدفق حتى 53 درجة على كال جانبي خط مركز الخزان بحيث يتم جرف كافة مناطق الخزان. ومن المهم بصفة خاصة منع تراكم الرواسب الطينية أو تسببها في سد مخارج الخزان وبالتالي ينبغي وضع مجموعة الخالط في مواجهة مخرج الخزان مباشرة. اختر معدات خلط SPX وستحصل على أكثر من مجرد عمليات فعالة وموفرة للتكاليف. ستحصل على أكثر من 55 عام ا من الخبرة في تكنولوجيا المعالجة. لقد كنا من أوائل من استخدم ديناميكيات السوائل الحاسوبية.)CFD( ولقد مكنتنا هذه التجربة من تصميم المنتجات وتطويرها على وجه الخصوص لتطبيقات تخزين النفط في القرن الحادي والعشرين. ويتيح لنا مختبرنا تحسين عمليات المعالجة لديك من اختبارات المقياس التجريبي إلى اختبارات المقياس الكامل. والمزايا التي تحصل عليها يمكن أن تشتمل على موثوقية أعلى وتكاليف إنتاج أقل وإنتاج أكبر مما يؤدي إلى تحقيق أرباح أكثر. المزج والحفاظ على التجانس ونقل الحرارة من المفترض أن هذه المهام تكون مع المنتجات "النظيفة" ولذلك ت ستخدم خالطات الزاوية الثابتة. وكما هو الحال مع خالطات الزاوية المحورية ينبغي أن تكون كلها متباعدة بمقدار حوالي وضمن ر بع دائرة 5... درجة 03 درجة. وإن أمكن تشغيل الخالطات أثناء "الضخ ألعلى" يمكن توفير ما يصل إلى %53 من طاقة العملية أو الوقت. ولزيادة الحد األقصى لتأثير تدفق مدخل الخالط اإلضافي والتدفق المحوري المركز للخالط نوصي بوضع مجموعة الخالط على يسار مدخل الخزان بمقدار 5... درجة تقريب ا. وإن تعذر استغالل وقت "الضخ ألعلى" فال يهم موضع مجموعة الخالط. المعالجة...نحن أتقناها. 3

4 مانع التسرب الميكانيكي ميزات التصميم القياسي الموثوقية من التصميم لقد تم تطوير مانع التسرب الميكانيكي بالتعاون مع شركة رائدة الستخدامه في مجال سوائل البتروكيماويات من األسفلت إلى الزيلين. ومانع التسرب الميكانيكي م حاط بالكامل بمبيت مزود بجلبة خانق بخلوص ضيق خارج مانع التسرب لمنع التسرب من وسائط الخزان في حالة تعطل مانع التسرب الرئيسي. ويوجد صمام أمان الرجعي م رك ب لتهوية حجرة مانع التسرب لضمان امتالئها تمام ا بالسائل قبل بدء التشغيل وكذلك للتحقق من أن جهاز الغلق يعمل بكفاءة بنسبة %5. أنساق موانع التسرب البديلة: المراوح لقد طورت Plenty مروحة الخطوة الحلزونية المضبوطة عالية الكفاءة ذات زاوية الجرف األمامية في األصل للخالطات جانبية اإلدخال. وقد ت وجت سنوات من البحث في مجال ديناميكيات السوائل بتصميم مروحة متقدم تقني ا حيث يتضمن مساحة شفرات أكبر توفر المستوى األمثل من ظروف السحب بدون تجويف مما يعزز من الحد األقصى لمعدل الضخ والسحب ألي طاقة مستخدمة. لقد تم صب كل مروحة بدقة كقطعة واحدة وهو ما ساهم في التخلص من اختالفات اإلعدادات ومشكالت اللحام التي غالب ا ما تظهر مع التصميمات البديلة. وتضمن الفحوصات الصارمة للخطوة والتماثل والتوازن الحد األدنى من االهتزاز والمستوى األمثل من كفاءة الضخ. تصميم المروحة المتقدم: مانع التسرب المزدوج مانع التسرب الخرطوشة الضخ العالي الدفع العالي أدنى سحب للطاقة تثبيت المروحة تصميم صلب من قطعة واحدة بدون تجويف الموثوقية وحدات منع تسرب مقاومة لدرجات الحرارة العالية موانع تسرب API/682 أنظمة كشف التسرب يوفر نظام كشف التسرب من مانع تسرب Plenty حال اقتصادي ا لتنبيه الم شغل بوجود تسرب من مانع التسرب الميكانيكي. وأي تسرب يتم جمعه واحتواؤه داخل وعاء تجميع مزود بمستشعر مستوى يمكنه إطالق إنذار في غرفة التحكم. يتحقق المستوى الجيد من تثبيت وتشغيل المراوح على العمود باستخدام وصلة عمود مستدق الطرفين مع مفتاح تركيبة جانبي ومسمار تثبيت. المحامل في جميع الحاالت يتم تصميم الوحدات وص نعها بحيث ال تحتاج إال أقل صيانة ممكنة. ولقد تم تصميم محامل الخالط على وجه الخصوص لتوفير عمر تشغيلي طويل ولزيادة العمر التشغيلي للمحمل L10 إلى أقصى حد. فتحات تركيب الخزان األحجام 2. بوصة و 53 كمعيار. الخياران الثابتة والمحورية بوصة األكثر شيوع ا لشفاه مهايئ الخزان التي تالئم المعيار ANSI وAPI متوفرة ويمكن توفير شفاه مهايئ الخزان لتالئم كافة فتحات الخزانات/مثبتات الفوهات. وتتألف المجموعة المحورية من بلية كروية مصقولة من الفوالذ المقاوم للصدأ متصلة بشفة تركيب الخالط ومحكمة ضد التسرب بواسطة Viton Solosele TM والذي يمنع التسرب 53( لقفل أثناء دوران الخالط على المحور في مستوى أفقي خالل 13 درجة درجة على كال جانبي خط مركز الخالط(. والخالط مدعوم بمسامير مفصلية قوية ومزود بنسق تثبيت قوي الخالط في مواضع بفواصل 53 درجات. 4

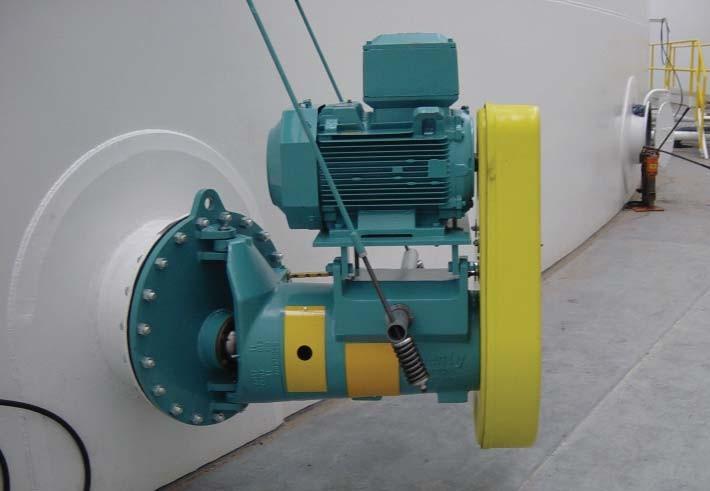

5 الخالط ترسي التشغيل يتم تشغيله بواسطة موتور كهربي رأسي م رك ب على شفة على كتيفة دعم فوق صندوق التروس وموصل بمقرن مرن معدني بالكامل محمي بحاجز. ويتكون صندوق التروس من مجموعة تروس مخروطية حلزونية عالية الكفاءة مصلدة أحادية التخفيض بأدنى حد من عامل الخدمة 5.5 إلى معايير.AGMA ويتم تزييت التروس وكافة المحامل برش الزيت وهي محاطة بعلبة تروس كبيرة لتبديد الحرارة إلى أقصى حد ممكن. وإطار الخالط عبارة عن سدادة مصبوبة من الحديد من قطعة واحدة قوية موجودة على صندوق التروس وشفة التركيب الفوالذية. جهاز غلق للخزان فريد الخالط الذي ي شغ ل بسير يوجد موتور أفقي م رك ب على قدم فوق إطار الخالط الرئيسي على لوح تركيب فوالذي وهو يسمح بضبط شد السير الصحيح. ومفصالت لوح تركيب الموتور وبراغي ضبط شد السير محمية ضد الصدى الناتج عن الجو. والموتور وأعمدة الخالط متصلين بسير مسنن بتشغيل عالي العزم )متوازي أو شيفرون( مقاوم للنيران ومقاوم لالستاتيكية مقاسه مضبوط على نحو صحيح لنقل قدرة الموتور. وللبكرات ج لب قفل مستدقة لسهولة إزالتها وهي محاطة بحاجز مقاوم للشرر والظروف الجوية. وعامل خدمة التشغيل هو 5.5 بحد أدنى. إطار الخالط الرئيسي عبارة عن سدادة مصبوبة من قطعة واحدة قوية موجودة على شفة التركيب الفوالذية والتي تضم محامل أعمدة مسبقة التزييت ومحكمة ضد التسرب لزيادة العمر التشغيلي ومحكمة ضد الظروف الجوية. وتحتوي شفة التركيب على مانع تسرب ميكانيكي واحد مع جهاز غلق للخزان مقاوم للصدأ والبلى حيث يسمح باستبدال المحامل وموانع التسرب في ظروف امتالء الخزان. األعمدة لقد تم تصميم العمود للحد من أخطاء المحاذاة واالنحرافات واالهتزازات والتي تؤثر كلها على العمر التشغيلي لمانع التسرب الميكانيكي والمحامل. والعمود يتكون من قطعة واحدة دون وصالت تقارنية وسيطة وهو يتوسط المراكز في مناطق المحامل وموانع التسرب. وجميع األعمدة مطلية بكروم صلب في مناطق موانع التسرب والغلق. لقد تم تصميم خالطات Plenty لعمليات الخدمة الشاقة وتتميز األعمدة كبيرة القطر بسرعة حرجة أولى تبلغ على األقل 53.% من سرعة التشغيل. والعمود مدعوم بمحامل خدمة شاقة مقاومة لالحتكاك خارج منتج الخزان مما ي سه ل من الصيانة ويسمح بمراقبة األداء. تحتوي جميع الوحدات على جهاز غلق للخزان للسماح بتغيير مانع تسرب العمود والمحامل في ظروف امتالء الخزان. وتحتوي آلية غلق الخزان على أسطح معدنية مستدقة مثبتة جيد ا بشفة بمسامير والتي تقوم بمنع تسرب المنتجات الموجودة في الخزان ودعم العمود اآلمن أثناء تغيير المحامل أو مانع تسرب العمود. وجميع األسطح المستدقة مقاومة للبلى والصدأ. والجانب األكثر أهمية في مجموعة جهاز الغلق ومانع التسرب الميكانيكي من Plenty هو أنها تحتوي على صمام أمان الرجعي لضمان فعالية الغلق بنسبة %5 قبل إزالة أي محامل أو مانع التسرب الميكانيكي. وتقدم آلية Plenty للغلق مستوى كامل من السالمة واألمان حيث ال تحتوي على أي حلقات "دائرية" أو حشيات مرنة تتشوه أو تبلى أو تتلف. المتطلبات القانونية تقوم SPX EC بتصنيع خالطات Plenty بحيث تكون مناسبة لتركيبها في البيئات الساحلية في أنحاء العالم. وعلى هذا النحو يتم استيفاء المتطلبات القانونية اإلقليمية كقياس وهذه تشتمل على: خالطات ترسية التشغيل محورية قدرة واط م ركب مع مشغل تلقائي 55 كيلو 2G( llc غازات الفئة )حتى ATEX OSHA GOST 5

6 ميزات تشغيل خالطات Plenty من نوع الزاوية المحورية في خزانات تخزين النفط الخام النفط الخام ورواسب القاع والمياه في معظم خزانات النفط الخام توجد كميات متفاوتة من رواسب القاع والمياه والتي تحتوي على برافينات وقطارات ثقيلة ورواسب رمل/طمي ومياه. ويتفاوت معدل التراكم تبع ا لجودة النفط الخام المخزن. ومن األسباب الرئيسية التي تفسر ضرورة التحكم في رواسب القاع والمياه: توفر الصهاريج دائم ا للتخزين وانعدام تعطيلها لتنظيفها أو إصالحها مشكالت التخلص من الرواسب غالبة. ال توجد مشكالت بيئية. قد يتسبب تراكم رواسب القاع والمياه في حدوث تآكل شديد ألرضية الخزان وألواح التقوية السفلية. القضاء عملي ا على مخاطر عملية تنظيف الخزانات وارتفاع تكلفتها. التراكمات الضخمة لرواسب القاع والمياه يمكن أن تقلل بشكل كبير من مرونة "العمليات". ما يصل إلى %53 من رواسب القاع والمياه هي هيدروكربونات يمكن استردادها والتي تؤدي إلى خسارة في الدخل إذا لم ت ستغل. التراكمات الكبيرة إذا لم يتم التحكم بها أو مراقبتها قد تؤدي إلى تضرر السقف العائم عندما يكون الخزان في حالة ضخ ألسفل. وإذا تكسرت كتل رواسب القاع والمياه أثناء الضخ ألسفل وأصبحت حرة الحركة فقد يتسبب هذا في إلحاق أضرار خطيرة بمضخات النقل أو قد يحدث حتى تعطيل لعمليات التكرير. التخلص من مصارف المياه "المسدودة". تشتمل خالطات الزاوية المحورية على ميزة تسمح بتغيير زاوية دخول الخالط حتى 53 درجة على كال جانبي خط مركز الخزان بزيادات قدرها 53 درجات وتتيح كذلك تطهير أرضية الخزان بالكامل مباشرة بواسطة تيار تدفق المروحة. وهذا هو الحل الوحيد المرضي للتحكم في رواسب القاع والمياه في الخزانات الكبيرة وهو يضمن الحفاظ على تعليق المواد الصلبة الثقيلة والمياه واألمالح األكالة المستقرة في األماكن األقل تحريك ا من قبل خالط ثابت دائم ا. وحدة الخالط مدعومة باثنين من المحامل المفصلية المحورية والتي تضمن سهولة تغيير الزاوية يدوي ا وتأثر مانع التسرب المحوري بفعل Soloseal TM االستاتيكي على بلية كروية من الفوالذ المقاوم للصدأ. وكبديل لهذه األداة اليدوية يمكن تزويد مشغل محوري تلقائي كأداة إضافية اختيارية. المشغل المحوري التلقائي عبارة عن ترس خفض سرعة ي دار بواسطة سير عمود أو موتور كهربي ووصلة حيث يسمح بدوران الخالط محوري ا بمقدار 53 درجة في كال االتجاهين. واستخدام المشغل الذي ي دار بعمود يوفر حركة ثابتة للمحور أثناء تشغيل الخالط. وينفي هذا الخيار الحاجة إلى المزيد من األسالك المكلفة. ومع المشغل الذي ي دار بموتور كهربي ستعمل وحدة التحكم في التوقيت على مدار حتى 2. ساعة وستقوم بإدارة الخالط محوري ا بمقدار 53 درجات في كل مرة. وهذا يسمح بالتنظيف الفعال لقاع الخزان وينفي الحاجة إلى عمليات الضبط اليدوية الروتينية. مشغل Plenty الميكانيكي مشغل Plenty التلقائي 1

7 خالطات الزاوية المحورية موضع الخالط: مخرج خالطان لكل خزان مخرج خالط واحد لكل خزان التشغيل: خالطات الزاوية المحورية ت ستخدم عادة لتعليق الرواسب والمواد الصلبة وغير ذلك وفي بعض األحيان إلجراء المزج كمطلب إضافي )الخالط مضبوط في موضع 53 درجات لليسار(. وللحصول على أفضل كفاءة للخلط ينبغي تشغيل الخالطات وفق برنامج الحركة المحورية التالي. الخزانات النظيفة أو الجديدة تعليق المواد الصلبة تغييرات الزاوية 53 درجة لليسار 53 درجات لليمين 3. درجة لليسار 3. درجة لليمين 53 درجات لليسار مخرج مخرج مخرج 53 درجة لليمين 53 درجة لليسار إلخ التي تتم كل 5 خالطات لكل خزان 2 خالطات لكل خزان 5 خالطات لكل خزان فترة تتراوح من شهرين إلى 5 أشهر بحد أقصى. ويتوفر دليل خاص للعمليات من.SPX الخزانات المتسخة تعليق المواد الصلبة مواضع خالط Plenty الموصى به )الزاوية المحورية( للتحكم الفعال في رواسب القاع والمياه في خزانات النفط الخام التحكم في رواسب القاع والمياه في خزانات النفط الخام للتحكم في تراكم رواسب القاع وجيوب المياه ومنعها وبخاصة في خزانات النفط الخام في محطات التكرير أو المحطات الطرفية أو المستودعات يتطلب األمر تدوير ا عالي السرعة لتطويف قاع الخزان بالكامل. هو برنامج الخزانات النظيفة نفسه لكن قبل ذلك ينبغي تشغيل الخالط لحوالي 5 ساعات في زاوية واحدة كل دفعة أي الدفة األولى 53 درجة لليسار والدفعة الثانية 53 درجات لليمين وهكذا حتى ذلك الوقت الذي تقل فيه الرواسب إلى مستوى معقول. ثم تحول إلى تغيير الزاوية المحورية كل فترة تتراوح من شهرين إلى 5 أشهر. ويتوفر دليل خاص للعمليات من.SPX المزج والحفاظ على التجانس وتماثل درجة الحرارة ينبغي وضع الخالط في زاوية 53 درجات لليسار لضمان التقليب الكامل من األعلى إلى األسفل. 5

8 مهام خالطات الزاوية الثابتة خالطات الزاوية الثابتة موضع الخالط: الحفاظ على التجانس خزان بقطر > 55 م خالطان لكل خزان خزان بقطر > 55 م خالط واحد لكل خزان خزان بقطر < 55 م خالط واحد لكل خزان للحفاظ على تجانس المواد النهائية أو الوسيطة في محطات التكرير أو المواد الخام في مصانع المواد الكيميائية لضمان تماثل المواصفات. وهذا يحتاج إلى مدخل مدخل مدخل تحريك كامل داخل الخزان مع "تقليب" من األعلى إلى األسفل باإلضافة إلى التدوير الدائري داخل الخزان وذلك لضمان الحفاظ على تجانس مواصفات المنتج في خزان بقطر > 55 م 5 خالطات لكل خزان خزان بقطر > 55 م 2 خالطات لكل خزان خزان بقطر > 55 م 5 خالطات لكل خزان األعلى والوسط واألسفل. المزج مدخل مدخل مدخل لخلط مكونين مختلفين أو أكثر للحصول على مزيج متجانس في وقت محدد وفق متطلبات خاصة يتطلب األمر أيض ا "تقليب ا" من األعلى إلى األسفل. تماثل درجة الحرارة للمساعدة على نقل الحرارة أثناء التسخين أو التبريد أو للحفاظ على تماثل درجة الحرارة يتطلب األمر أيض ا تحريك السائل بالكامل وفي المعتاد يتطلب "تقليب ا" من األعلى إلى األسفل. ومكان الخالطات بالنسبة إلى مصدر التسخين ي عد عنصر ا مهم ا أيض ا لنجاح العملية. المهام المشتركة من الممكن تطبيق مهمة واحدة أو أكثر على تطبيق معين والمهمة األكثر أهمية هي التي يجب أن تحدد اختيار الخالط. وبشكل عام فإن المهمة التي تحتاج إلى أكبر طاقة هي المزج. مواضع خالط Plenty الموصى به )الزاوية الثابتة( للتحكم الفعال في المزج والتجانس وتماثل درجة الحرارة التجانس توفر الخالطات جانبية اإلدخال تدفق ا محوري ا مركز الدوران الحلزوني عبر أرضية الخزان حيث يحرك المنتج باستمرار من مناطق الخزان األخرى. وهذا التيار النفاث يحرك مبدئي ا المنتج األعلى ثقال في قاع الخزان ولكنه بمرور الوقت وشريطة استخدام الطاقة الالزمة سيخترق تدريجي ا الطبقات األعلى من منتج الخزان بسرعة كافية إلحداث تقليب كامل من األعلى إلى األسفل ولكسر االتصال بين الكثافات المختلفة وتحقيق خلط كامل التجانس. وإذا كانت نسبة االرتفاع/القطر الفعلية زائدة فسيؤثر هذا على الطاقة الكلية المطلوبة. وبالنسبة إلى كل تطبيق يوجد حد أدنى من الطاقة بدونه لن يحدث أي مزج أو تجانس مطلق ا مهما طالت فترة تشغيل الخالط. وبالنسبة إلى صهاريج تخزين المنتجات تكون الطاقة المطلوبة عموم ا 5.5 كيلو واط لكل 53 متر مكعب )5..3 حصان لكل 53 برميل(. المزج لمزج محتويات الخزان في.5 ساعة يتطلب األمر حوالي نصف الطاقة المطلوبة للقيام بالمهمة نفسها في 1 ساعات وحوالي ضعف الطاقة المطلوبة للقيام بالمهمة نفسها في 2. ساعة. ولكن من الضروري تقدير الحاجة إلى بعض الوقت لتحريك محتويات الخزان قبل تعيين نمط التدفق الالزم وذلك للسماح ببدء عملية الخلط. ووفق ا لما سبق ذكره هناك حد أدنى من الطاقة مطلوب لكل كمية والذي بدونه لن تتحقق حركة السوائل الالزمة للحد األدنى من متطلبات العملية. 5

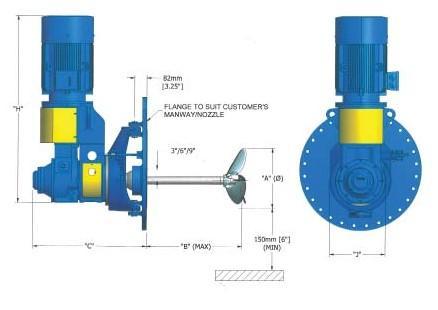

9 أبعاد الفتحات فتحة قطر 55 مم 530.[ بوصة ] تتوفر أبعاد الفتحات للمعايير التالية: 5 بوصة.3 بوصة.2 بوصة 53 بوصة ألنماط الحفر ANSI كتيفة دعم واحدة وAPI. يتم توريد الفتحات وفق س مك Plenty القياسي أو الس مك الكامل ألكواد.API أو ANSI 55.2 مم 13.3[ بوصة ) مم 5..5[ بوصة ] موضع مفتاح إغالق الخالط : 5.. قطر المروحة راجع الكود ذي الصلة لمعرفة األبعاد. 55 مم/ 553 مم/ 5.. مم ]5 بوصة/ 1 بوصة/ 0 بوصة ] الفتحة/الفوهة تتوفر أحجام بديلة وفتحات مخصصة. عمود الخالط 553 مم 1[ بوصة ] بحد أدنى طول الفوهة "Y" )بوصة( / / / حجم الفتحة أو الفوهة القطر "X" )مم ) أقصى قطر للمروحة )بوصة( AN S I 150 AN S I AP I AN S I AP I AN S I AP I 650 طول الفوهة "Y" )مم( حجم الفتحة أو الفوهة القطر "X" )مم ) أقصى قطر للمروحة )مم( AN S I 150 AN S I AP I AN S I AP I AN S I AP I 650 0

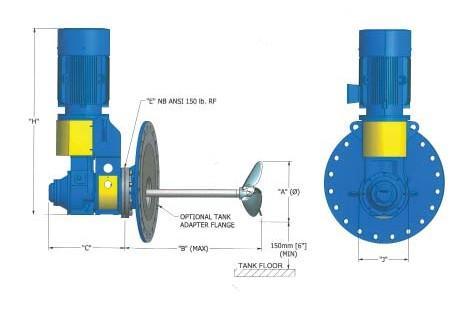

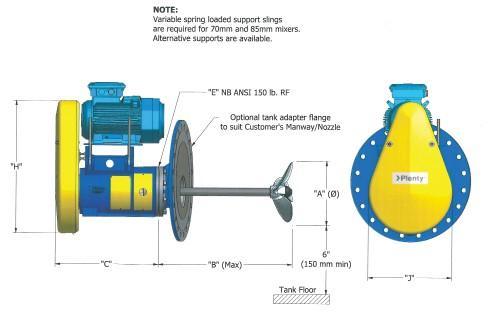

10 خالطات التجانس والمزج الزاوية الثابتة أبعاد خالطات مالحظة : يتطلب األمر عالقات دعم زنبركية مختلفة للخالطات 5 مم و 55 مم. وتتوفر دعامات بديلة شفة مهايئ خزان اختيارية لتالئم الفتحة/الفوهة لدى العميل شفة مهايئ خزان اختيارية )الحد األقصى ) 553 مم ]1 بوصة[ أرضية الخزان أدنى( )بحد 1 بوصة )553 مم بحد أدنى ) أرضية الخزان )الحد األقصى ) خالطات السيور 54 مم 06 مم 06 مم 44 مم قطر العمود مانع التسرب التلقائي ليناسب الظروف الخاصة بالعمليات المشغل / سرعة الدوران االسمية A )القطر( 10 / 46 1 / 1105 / 43 1 / 860 / 3 / 705 / 27 3 / B 960 / 37 3 / 860 / / 3 / / C 254 / / 10 3 / 8 3 / 8 E (Bor e) 1245 / / 45 3 / 910 / / 23 3 / H 725 / 28 1 / 725 / 28 1 / 575 / 3 / 380 / 15 J * استناد ا إلى مواتير 13 هرتز األبعاد تقريبية فقط وسيتم توريد الرسومات المعتمدة في وقت الطلب. الخالطات الترسية 54 مم 4 06 مم 425 قطر العمود مانع التسرب التلقائي المشغل / سرعة الدوران االسمية ليناسب الظروف الخاصة بالعمليات A )القطر( 15 / 46 3 / 875 / 34 1 / B 695 / 27 1 / 515 / 1 / C 254 / 10 3 / 8 (ال قطر) E / 42 1 / 2. H 425 / 16 3 / 340 / 13 1 / J * استناد ا إلى مواتير 13 هرتز األبعاد تقريبية فقط وسيتم توريد الرسومات المعتمدة في وقت الطلب. 10

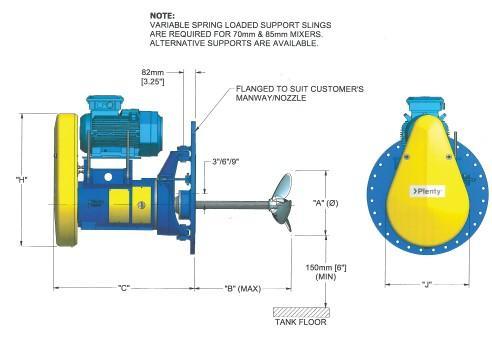

11 خالطات رواسب القاع والمياه في صهاريج تخزين النفط الخام الزاوية المحورية أبعاد خالط.5 مم ]5..5 بوصة[ مالحظة: يتطلب األمر عالقات دعم زنبركية مختلفة للخالطات 5 مم و 55 مم. وتتوفر دعامات بديلة مزود بشفة ليالئم حجم الفتحة/الفوهة لدى العمالء.5 مم 5..5[ بوصة ] مزود بشفة ليالئم حجم الفتحة/الفوهة لدى العمالء )الحد األقصى( 553 مم ]1 بوصة[ )بحد أدنى( شفة مهايئ خزان اختيارية )الحد األقصى( )الحد األقصى( أرضية الخزان 553 مم ]1 بوصة[ )بحد أدنى( 553 مم ]1 بوصة[ )بحد أدنى( خالطات السيور 54 مم 06 مم 06 مم قطر العمود مانع التسرب التلقائي ليناسب الظروف الخاصة بالعمليات 440 المشغل / سرعة الدوران االسمية A )القطر( 925 / 36 1 /2 850 / 1 /2 مم / بوصة /4 705 / 27 3 B 1210 / 47 1 / / 43 3 /4 مم / بوصة / E 1245 / / 45 3 /4 910 / 36 4 مم / بوصة H 725 / 28 1 /2 725 / 28 1 /2 مم / بوصة /4 575 / 3 J استناد ا إلى مواتير 13 هرتز األبعاد تقريبية فقط وسيتم توريد الرسومات المعتمدة في وقت الطلب. * الخالطات الترسية 85 مم 4 60 مم 425 قطر العمود: مانع التسرب التلقائي المشغل / سرعة الدوران االسمية* ليناسب الظروف الخاصة بالعمليات A )القطر( 930 / 36 1 /2 7 / 28 1 /4 B 995 / 39 1 /4 770 / 30 1 /2 C 1475 / / 42 1 /2 2 H 425 / 16 3 /4 340 / 13 1 /2 J *استناد ا إلى مواتير 13 هرتز األبعاد تقريبية فقط وسيتم توريد الرسومات المعتمدة في وقت الطلب. 11
