1 برنامج المسار الوظيفي للعاملين بقطاع مياه الشرب والصرف الصحي دليل المتدرب البرنامج التدريبي مهندس صيانة كهرباء الكابالت الكهربائية الدرجة الثالثة تم اعداد المادة بواسطة الشركة القابضة لمياه الشرب والصرف الصحي قطاع تنمية الموارد البشرية - االدارة العامة لتخطيط المسار الوظيفي V

2 المحتويات الكابالت األرضية... 2 الفرق بين الكابالت والخطوط الهوائية:... 2 تعريف الكابل:... 2 أوالا كابالت الجهد المنخفض:... 2 ثانيا كابالت الجهد المتوسط 12/22 ك.ف... 6 ثالثاا- كابالت الجهد رابعا: من ناحية المتوسط:... 8 العزل: خامسا من ناحية الحماية للكابالت: أنواع وصالت كابالت الجهد المتوسط 12 / 22 ك.ف أنواع علب نهايات كابالت الجهد المتوسط 22 / 12 ك.ف أوال طرق عمل الوصالت لكابالت الجهد المتوسط 11 ك.ف : 11 ك.ف ثانيا طرق عمل علب النهايات لكابالت الجهد المتوسط 11 ك.ف: 11 ك.ف ثالثا الكابالت البحرية جهد متوسط من 11 ك.ف: 11 ك.ف

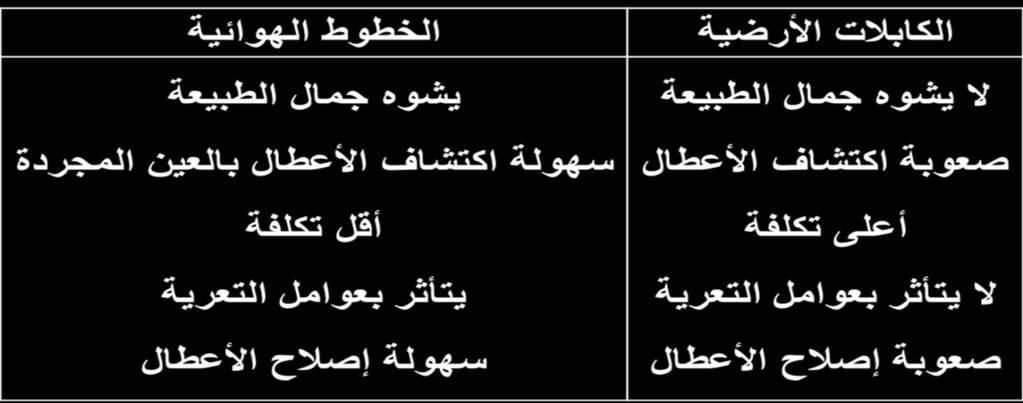

3 الكابالت الكهربائية الكابالت األرضية مقدمة: تستخدم الكابالت األرضية في نقل القدرة الكهربية من أماكن التوليد إلى مناطق التوزيع. الهوائية في نقل القدرة الكهربية. وكذلك تستخدم الخطوط وهناك فروق كثيرة بين الخطوط الهوائية والكابالت األرضية نذكر هنا بعض منها. الفرق بين الكابالت والخطوط الهوائية: ورغم وجود فروق أخرى كثيرة من ممي ازت وعيوب إال أنه يجب العمل باالثنين معا حيث: رغم صعوبة اكتشاف األعطال بالنسبة للكابالت وصعوبة إصالحها في بعض األحيان ولكن داخل المدن البد من العمل بها فال يمكن لنا تركيب خطوط هوائية في وسط المدن. رغم أن الخطوط الهوائية تتأثر بعوامل الجو والتعرية نظ ار لعدم وجود عازل فوق الموصل ورغم رخص ثمنها عن الكابالت ورغم تعرضها لعوامل أخرى مثل البرق والرعد والصواعق إال أنه يجب العمل فيها خارج المدن لما فيها من ممي ازت أخرى وسرعة في إنجاز العمل. وهكذا نحن مضطرين لنقل القدرة الكهربية بالطريقة المناسبة لها وللمكان الم ارد نقل القدرة إليه..3 تعريف الكابل: الكابل: هو موصل معزول يستخدم في نقل القدرة الكهربية من أماكن التوليد حتى المستهلك أوال كابالت الجهد المنخفض: مكونات كابل جهد منخفض: الموصل: مصنوع من األلومنيوم أو النحاس )مصمت أو مجدول(. العزل: مصنوع من مادة P.V.C "بولي فينيل الكلو اريد". الحشو: من ألياف صناعية )نايلون خفيف( غير كثيفة سواء شعي ارت أو ش ارئط. الغالف الداخلي: مصنوع من P.V.C عادى وأحيانا يبثق على األوجه. 2

4 التسليح: مصنوع من الحديد الغير مغناطيسي وهو عبارة عن طبقتين. الغالف الخارجي: مصنوع من مادة الP.V.C جهد التشغيل: ويكون جهد التشغيل لكابالت الجهد المنخفض بداية من فولت حتى أي ف ك.ف. عدد أوجه كابالت الجهد المنخفض: وعادة تكون عدد أوجه أي كابل جهد منخفض تت اروح ما بين وجه واحد + تعادل )نيوترل(. أو ثالثة أوجه + تعادل. ويكون التسليح هو األرضي لكابالت الجهد المنخفض عادة إن وجد )في بعض الكابالت( وتوجد كابالت أخرى بموصالت متعددة تستخدم في عدة مجاالت منها مثال كابالت تستخدم في الكونترول. مكونات كابل جهد منخفض 1

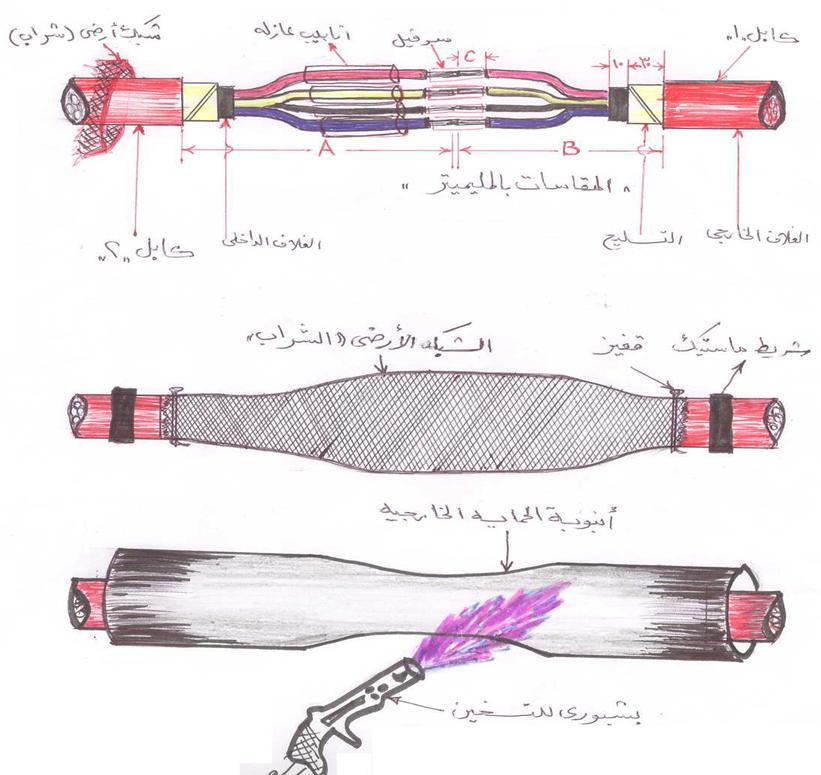

5 .L.T طريقة عمل )وصلة( كابل جهد منخفض إعداد الكابل: 1. يوضع طرفي الكابلين الم ارد على الحوامل المعدة لعمل الوصلة على استقامة واحدة ويقطع الكابلين. 2. ينظف الغالف الخارجي للطرفين جيدا ثم تدخل أنبوبة الحماية الخارجية من جهة أي طرف. 3. يدخل الش ارب النحاسي "الشيلد" في الطرف اآلخر" في حالة الكابالت المسلحة". 4. ي ازل الغالف الخارجي "الجاكت" حسب المقاسات الموضحة بالجدول "A B". 5. يحز التسليح بعد مسافة 3 سم من الجاكت ويقطع "بمفك وبنسه" وال يقطع مباشرة. 6. يقطع الغالف الداخلي ويحز الحشو أو يقصر ويضبط كل لون فازة أمام مثيلها. 7. يقطع عزل الفا ازت بطول )C+3M) وتركب أنابيب العزل في الطرف الطويل. 8. تركب الس ارفيل األربعة معا "كل سرفيل في فازتي الكابل" وتكبس. 9. يتم برد زوائد الكبس لتتساوى مع باقي السرفيل إن وجدت. 11. تسحب أنابيب العزل األربعة فوق الس ارفيل "تكون نقطة انتصاف السرفيل فوق نقطة انتصاف األنبوبة" ويتم تسخين األنابيب بلهب متزن حتى تتقلص وتنكمش حول الفا ازت. 11. يتم تجميع الفا ازت األربعة بحيث يكون قطر التجميع أقل ما يمكن. 12. تسحب الشبكة النحاسية " الش ارب األرضي "وتفرد فوق األربع فا ازت وتربط بتسليح الكابل " الكابل المسلح" وتلحم بالقصدير وتربط بقفيز جيدا. 13. يلف شريط ماستيك فوق التسليح من الطرفين ويخشن الغالف الخارجي علي بعد 2 سم من بدايته ويركب عليه شريط ماستيك أيضا "لمنع دخول الماء داخل الوصلة". 14. تسحب األنبوبة "الحماية الخارجية" وتركب فوق الوصلة بحيث تكون فوق الكابلين بمسافة متساوية. 15. تسخن األنبوبة ابتداء من الوسط ثم إلى الطرفين حتى تتقلص تماما. ملحوظة: يجب أن يكون لون اللهب أزرق مصفر ويجب أن ال يتم التركيز في منطقة واحدة ويكون التسخين دائريا دون توقف على مكان معين. 1

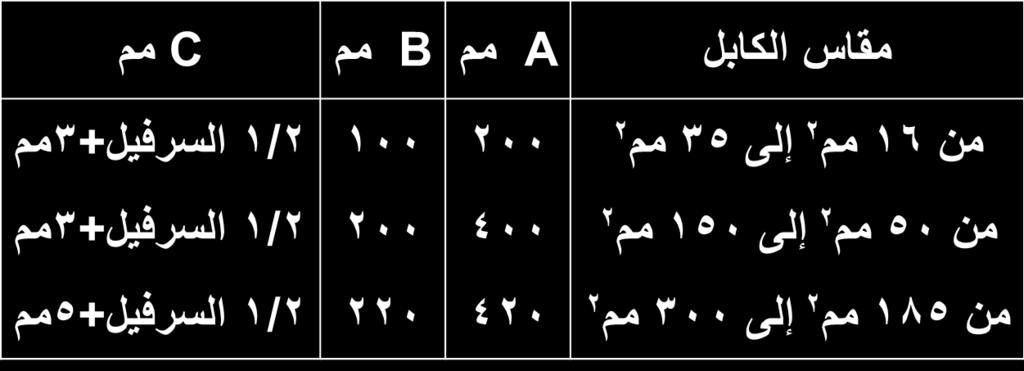

6 جدول يبين "مساحة مقاطع الكابالت" ومسافة التقشير لعمل الوصالت: 0

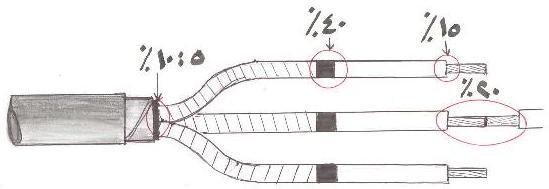

7 ثانيا كابالت الجهد المتوسط 20/02 ك.ف عمل وصالت الكابالت وأنواعها. عمل علب نهايات الكابالت وأنواعها أشهر مناطق أعطال الوصالت )ونسبها(: والوصالت % 81:75 نتيجة العمل الفني %21 نتيجة عيب في الكابالت أسماء بعض شركات تصنيع الوصالت التقلصية: شركة "Raychem". PLM شركة form"."sigma شركة ''Alcatel" شركة "Italco" شركة."Luxo3" شركة: "Elastimold.Egypt"

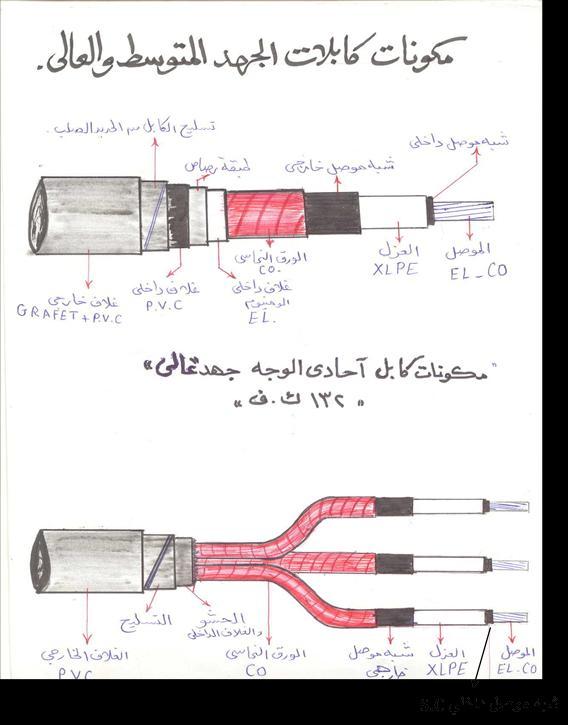

8 مكونات كابل 12:21 ك ف األوجه ثالثي 7

9 ثالثا - كابالت الجهد المتوسط: تعتبر الكابالت المعزولة بالورق أعلى من الضغط هي الجوي المصنعة من مواد بالستيكية والتي المشبع بالزيت " والكابالت البالستيكية هما أكثر شيوعا حتى اآلن. الكابالت الزيتية " أو المملؤة بزيت قليل اللزوجة تحت ضغط أقدم الكابالت استعماال وأكثرها شيوعا في الفترة السابقة حتى ظهور الكابالت تميزت بممي ازت تفوق الكابالت الزيتية. ومع ذلك فان الكابالت الزيتية أ. الكابالت الزيتية: وهي كما ذكرنا معزولة بورق مشبع بالزيت قليل اللزوجة وفائدة الزيت هو زيادة العزل وملء أي ف ارغات تتكون نتيجة تمدد الغالف الخارجي وهذا الزيت يمنع دخول الهواء المشبع بالرطوبة ويحافظ على ليونة الورق ويجب أن يحتفظ الزيت بضغطه العالي داخل الكابل وعند حدوث كسر في الغالف الخارجي )طبقة الرصاص( أو أي تشققات يحدث تسرب للزيت فيهبط ضغطه فيجف الورق العازل نتيجة لهذا التسرب ويتسبب في عمل قصر في األوجه )الفا ازت( فيتلف الكابل. ب. الكابالت البالستيكية: وهي كابالت ذات تكنولوجيا عالية جدا وبفضل ممي ازتها ونظافتها سيطرت علي جميع األسواق العالمية. ج. الكابالت الغازية: وهي كابالت زيتية وتنقسم إلى قسمين: )معزولة بورق مشبع بالزيت( مع استخدام غاز النتروجين للضغط بدال من ضغط الزيت كابالت ذات ضغط غاز داخلي: وهي كابالت ذات ضغط معين أعلى من الضغط الجوي معزولة من الورق المشبع بالزيت وبها قميص رصاص أو ألومنيوم ويمر داخلها غاز النيتروجين بضغط أعلى من الضغط الجوي. كابالت ذات ضغط غاز خارجي:.0 وهي نفس المكونات السابقة ولكنها موضوعة داخل مواسير من الصلب ومحاطة بغاز النيتروجين حول الكابل وداخل الماسورة بضغط أعلى من الضغط الجوي. الكابالت البالستيكية "X.L.P.E" وهذه الكابالت هي أحدث كابالت حتى وقتنا هذا وهي عديدة وتتكون هذه الكابالت من. المستخدمة حاليا في جميع دول العالم لما فيها من ممي ازت مكونات كابالت الجهد المتوسط."X.L.P.E" 2. الموصل: ويصنع من النحاس أو األلومنيوم وغالبا يكون مجدول. 8

10 0. العزل:."X.L.P.E" ويصنع من عدة مواد صناعية منها.(P.E( اثيلين بولي متشابك إيثلين بولي أو 3. الشبكة وهي: أ. طبقة شبه الموصل المبثوقة فوق الموصل وذلك لمالقاة تأثير الجدل في الموصالت المجدولة. ب. طبقة أخرى من شبه الموصل مبثوقة فوق العزل إما أن تكون مواد بالستيكية أو ش ارئط بها مسحوق مبثوق عليها شبه موصل يشبه )البودر(. ج. مادة معدنية عبارة عن شريط نحاس سمكه حوالي 15 مم ملفوف فوق شبه الموصل لفا حلزونيا وفي بعض الكابالت يلف شريط ألومنيوم بسمك 21 مم وفي الكابالت األحادية أحيانا يلف فوق الشريط النحاسي سلك نحاس. 4. الحشو الفرشة: ويوضع حشو بين الفا ازت وحولها وذلك نتيجة لجدل الفا ازت ووجود ف ارغات بينها وذلك حتى يتم ملء هذه الف ارغات لمنع تكوين أي مياة ولعمل استدارة للكابل وحماية الفا ازت من االحتكاكات وهذا الغالف يتم بطريقتين. األولى يكون مبثوقا فيملئ الف ارغات والثانية ش ارئط من ألياف صناعية تملء الف ارغات. 5. الدرع أو التسليح: ويتم عمل تسليح للكابالت عبارة عن شريطين من الصلب الغير مغناطيسي أو من أسالك صلب أيضا غير قابلة للمغنطة ويتم تركيبهم على بطانة أو على غالف من (P.V.C( لحماية الفا ازت من تجريحها من الشريط أو من األسالك وهذه الدروع هي حماية ميكانيكية للكابل وحماية كهربية حيث تساعد على تفريغ الشحنات باألرض. 6. الغالف الخارجي: يتكون الغالف الخارجي من مادة "البولي فينيل كلو اريد".(P.V.C( وذلك في حاالت كابالت البولي إيثلين المتشابك "X.L.P.E" ولكن في حالة الجهود الفائقة يضاف إليه مادة الج ارفيت ليزيد من صالبته وقوة تحمله للصدمات. أما في الكابالت الزيتية يكون الجوت المشبع بالغاز "الجوت بإعطاء الشكل النهائي للكابل ويجب أن يكون خالي من الثقوب. المقترن" هو الغالف الخارجي لهذه الكابالت ويقوم 7. التمييز أو العالمات: يتم التمييز بين الفا ازت بعالمات معينة إما أن تكون ألوان. أو أرقام وتوضع هذه العالمات بين شبه الموصل والشريط النحاسي أو إذا كانت أرقام تطبع على شبه الموصل بلون واضح وبطول الفازة وبمسافات ال تزيد عن 11 سم. 9

11 P.V.C ملحوظة: كابالت الجهد المنخفض تكون غالبا من ألوان ثابتة للعزل يكون عزل الفا ازت باأللوان التالية: فيكون لون كل فازة مختلف يعنى ذلك أن أحمر و أزرق و أصفر و أسود وغالبا يكون األسود هو فازة التعادل. المتطلبات الضرورية عند تصنيع الكابالت: يجب أن يكون العزل مناسب بحيث يعطى أعلى درجة أمان. يجب أن تكون جميع المواد المستخدمة في صناعة الكابالت متزنة كيميائيا وفيزيائيا. يجب أن يزود الكابل بحماية ميكانيكية جيدة وكافية لمقابلة العنف في فرد الكابالت وتحمل الصدمات الناتجة من مرور المركبات فوق الكابالت حتى لو كانت مدفونة..3 أسس تصنيف الكابالت: أوال.3.4 من ناحية الجهود المستخدمة كابالت الجهد المنخفض من 1 فولت: 1111 فولت.L.T كابالت الجهد المتوسط من 11 ك.ف: 33 ك.ف.M.T كابالت الجهد العالي من 66 ك.ف: 132 ك.ف.H.T كابالت الجهد الفائق من 221 ك.ف: 511 ك.ف E.H.T وتستخدم كابالت الزيت المضغوط أو الغاز المضغوط أو المصنوعة من X.L.P.E في الجهود الفائقة ويضاف إلى كابالت X.L.P.E على مكونات الغالف الخارجي مادة "الج ارفيت" لتزيد من قوة تحمل الكابل لعوامل التربة + العوامل الميكانيكية األخرى وتكون عادة هذه الكابالت ذات وجه واحد core"."single ثانيا من ناحية الموصل: تصنع الموصالت المستخدمة في الكابالت من النحاس أو األلومنيوم والنحاس أفضل من حيث التوصيل للكهرباء وكذلك المقاومة النوعية للنحاس 18 وأوم /مم 2 /متر أما األلومنيوم فمقاومته النوعية 29 وأوم /مم 2 /متر ولكنه أخف في الوزن وأرخص في الثمن. ثالثا: من ناحية الشبكة:- وتتكون الشبكة لكابالت الجهد المتوسط والعالي من مادتين األولى شبه موصلة والثانية شبه موصل + ورق نحاس. وتكون األولى مبثوقة على الموصل أثناء صناعة الكابل وذلك حتى تقلل من تأثير الجدل في الموصالت المجدولة وللعمل على تنظيم المجال داخل. 12

12 اربعا: من ناحية العزل: عزل كابالت الجهد المنخفض الحرير والقطن. الورنيش )الصمغ الهندي(. الخزف واألسبتوس. بولي فينيل الكلو اريد."P.V.C" وهناك بعض المواد العازلة األخرى لكابالت الجهد المنخفض عزل كابالت الجهد المتوسط: ورق مشبع بالزيت. بولي إيثلين متشابك."X.L.P.E" بولي إيثلين "."P.E إيثلين بروبلين "."E.P.R.3.4 خواص عزل كابالت الجهد المتوسط: أن تكون ذو مقاومة نوعية عالية. أن تكون قوة العزل عالية ومتزنة. أن يكون العزل صلب ومرن في نفس الوقت. أن يكون غير مسامى حتى يقاوم الرطوبة. أن يتحمل درجات الح اررة العالية دون تلف. أن يكون غير قابل لالشتعال وال يتأثر باألحماض واألكاسيد. أن يقاوم جهد التمزق أو االنهيار. ويجب اختبار عزل الكابالت جيدا قبل العمل بها مع م ارعاة جهد الكابل الم ارد من ناحية الحماية للكابالت: اختياره خامسا جميع أنواع الكابالت بها حماية ميكانيكية متمثلة في التسليح الذى يوجد بين غالفين من مادة.P.V.C وهو عبارة عن طبقتين من الحديد الغير مغناطيسي أو األلومنيوم أو أسالك صلبة ولكن وفي بعض الكابالت التي تتطلب استعماالت خاصة ليس بها تسليح. وفي بعض كابالت الجهد المنخفض يضاف إلي التسليح "السلك الصلب" بعض أسالك نحاس وقد تستخدم هذه األسالك كأرضي لهذه الكابالت. العوامل األساسية لضمان األداء الجيد للكابالت: االختبا ارت الجيدة والدقيقة للمواد العازلة للكابالت قبل التشغيل. أن تكون المادة العازلة على درجة عالية من النقاء. 11

13 أن يصمم الكابل ضد تسرب المياه أو الرطوبة إلى داخله. النظافة المطلقة في عمليات التصنيع وعند عمل الوصالت الحرص أثناء )نقل فرد تخزين( الكابالت. )العمل في الكابالت عموما( الفرق بين كابالت الجهد المنخفض والمتوسط التشجر )التشوه( في كابالت الجهد المتوسط: وهي تعتبر بداية النهيار عزل الكابل نتيجة لوجود ف ارغات بين العزل وشبه الموصل المبثوق فوقه. )المغلفة( وكذلك نتيجة تعرض أط ارف الكابل لتغي ارت في درجات الح اررة وخاصة التغير وعوامل الجو والتربة وخالفه. المفاجئ بسبب زيادة األحمال فيجب أن تكون المادة شبه الموصلة مبثوقة جيدا بحيث تكون مالصقة تماما في جميع األوقات وفي كل نقطة من الكابل وعند جميع درجات الح اررة وأن يكون السطح أملس بين المادة العازلة والشبه موصلة واذا لم يتحقق ذلك تتكون ف ارغات بين هذه المواد مما يؤدى إلي حدوث تفريغات كهربية وتؤدى إلى تكوين ما يعرف بالتشجير وهي تشققات تشبه شكل أفرع الشجر داخل العزل وتظهر واضحة عليه. 12

14 02 / أنواع وصالت كابالت الجهد المتوسط 20 ك.ف 2. الوصلة الزيتية: وتستخدم في الكابالت المعزولة بورق مشبع بالزيت وتعتمد على ورق مشبع بالزيت + زيت عازل. الوصلة بشريط.Tape Joints using insulating self-bounding Tape االندماج ذاتي.0 وتستخدم هذه الوصالت في جميع الجهود الكهربية حتى جهد 411 ك.ف وفي حالة الكابالت األحادية "Single" يمكن استخدام ماكينة للف الش ارئط وتعتمد على شريط ذاتي االندماج وكمباوند..3 الوصلة التقلصية:-" " Heat shrinkable Joints تعتمد هذه الوصلة على أنابيب عازلة وأخرى لتنظيم الجهد وثالثة للحماية وكل هذه األنابيب تتقلص بالح اررة وتصنع من مادة )بولولفين( " pololefin " ويعتمد سمك األنبوبة على نسبة التقلص وعلى سبيل المثال أنبوبة قبل التسخين قطرها 55 مم يصل قطرها بعد التقلص إلى حوالى 25 مم ويكون سمكها النهائي حوالى 3 مم تقريبا..4 الوصلة سابقة التجهيز:-" " Premolded Joint تعتمد هذه الوصلة علي قطعة واحدة لكل فازة )Housing( وتكون مختبرة جيدا علي الجهد المصممة له وهي مصنوعة من مادة "E.P.R" وهي تماثل في جميع خواصها مادة X.L.P.Eمن الناحية الكهربية والح اررية. وعادة تكون هذه القطعة "Housing" أو بيت الوصلة من: طبقة شبه موصل داخلية بطول السرفيل 21 مم في + األط ارف الخارجية. 2. طبقة المادة العازلة. 3. طبقة شبه الموصل الخارجية. 02 / أنواع علب نهايات كابالت الجهد المتوسط 20 ك.ف 2. علبة نهايات زيتية. وتستخدم في الكابالت الزيتية وتعتمد على استم اررية تغذية الكابل بالزيت العازل عن طريق علبة نحاس مركبة في نهاية وبداية الكابل وتزود بصفة دورية. علبة نهاية ". " كومباوند.0 وتستخدم غالبا في الكابالت الزيتية وخاصة خارج الخاليا وهي عبارة عن زهر وتملئ بمادة الكومباوند العازلة. 3. علبة نهاية ايبوكسايد. + وتستخدم في أي أنواع من الكابالت سواء زيتية أو.X.L.P.E وتعتمد على خلط ما بين )هاردنر مادتين ايبوكسايد( وتقلب جيدا إلى أن ترتفع درجة ح اررتها فيتم التفاعل. 11

15 علبة نهاية تقلصيه "منكمشة"..4 وتعتمد على األنابيب التقلصية بالح اررة. 5. علبة نهاية سابقة التجهيز. وتعتمد على مخاريط وأقماع سابقة التجهيز مع أنابيب خفيفة للحماية الخارجية. 33 : أوال طرق عمل الوصالت لكابالت الجهد المتوسط 22 ك.ف ك.ف. أوال طرق عمل الوصالت قبل العمل في علب االتصال األرضي )الوصالت( يجب اإللمام بعدة أشياء منها: التأكد من أن العدة المستخدمة مناسبة للكابل والوصلة معا. التأكد من أن مكونات الوصلة " كاملة " والتأكد من حالتها. يجب اختبار طرفي الكابل الم ارد عمل الوصلة فيه بالميجر قبل العمل فيه والتأكد منه. يجب تفريغ الشحنة الموجودة بالكابل بعمل أرضى محلى لجميع أط ارف الكابل وتفريغ الشحنات يجب التأكد من عدم اخت ازن الكابل ألي شحنات. يقطع حوالى من 51 سم: 151 سم في بداية الكابالت ونهايتها حيث يقع عليهما دائما عوامل كثيرة من الشد والفرد. واإلجهادات التي تقع على أط ارف الكابالت نتيجة ذلك تكون كبيرة العدد المستخدمة في عمل الوصالت: 1. خيمة 2. حامل حديد أو خشب عدد مكبس هيدروليكي أو ميكانيكي. 4. أنبوبة غاز. 5. منظم غاز + بورى لحام + خرطوم غاز. 6. كاوية لحام قصدير يدوى عدد فرشة سلك. 8. ب ارية لشبه الموصل. 9. منشار حدادي. 11. بنسه + قصافة سلك. 11. مبرد حدادي + مبرد خشابي. 12. مفك عادى + قصافة. 13. سكينة تقشير الكابالت " كتر " عدد صنفرة كابالت. 11

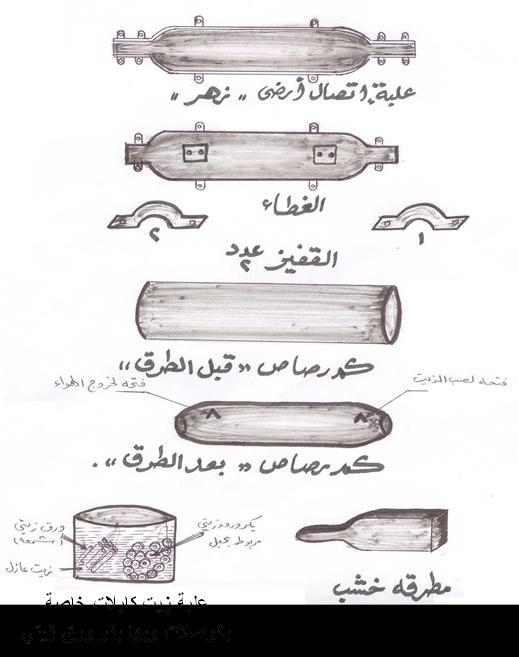

16 عمل علبة اتصال أرضى "وصلة زيتية". 2. الوصالت الزيتية: تتم هذه الوصالت في الكابالت الزيتية "الكابالت المعزولة بورق مشبع بالزيت". وهذه الكابالت لم تعد تستعمل حاليا بعد انتشار الكابالت المصنوعة من" X.L.P.E " ولكن بعضا منها ما ازل في الخدمة حتى اآلن. مكونات الوصلة الزيتية: علبة زهر بغطاء. كم رصاص. شريط عازل )استرلنج(. شريط عازل )ورق مشبع بالزيت عرض 2 سم تقريبا على شكل بكر(. شريط عازل )ورق مشبع بالزيت عرض 15 سم تقريبا(. شريط عازل.P.V.C زيت عازل " صفيحة بها زيت + الورق حوالى 5 كجم ". كومباوند )بوتامين( حماية. قصدير لحام 25 كجم. شمع أو دهن )للتبريد وقت اللحام(. شريط قطن. عجينة " ماستيك " )تعتبر جوان(. س ارفيل بمقاس الكابل. مادة نظافة "معتمدة". قطع قماش قطن للنظافة. فوطة نظافة صف ارء. طريقة عمل الوصلة: يهيئ الكابل إلج ارء عمل الوصلة بوضعه على الحوامل )اإلستندات( المعدة لذلك يتم تحزيم الكابل من الطرفين فوق الجوت بمسافة تساوى 5 و. من طول العلبة الزهر. يتم قطع الجوت وتنظيف التسليح جيدا من الكومباوند والزيوت المت اركمة عليه. يتم تحزيم التسليح جيدا من الطرفين لمسافة من 6:4 سم ثم حزه وقطعه )نزعه(. يتم تنظيف طبقة الرصاص بالكامل جيدا ثم حزها علي مسافة 7 سم. يتم رفع نهاية طبقة الرصاص ويلف تحتها "شريط قطني أو دوبارة أو شريط عازل " ويكون بار از عنها بحوالي 2:1 سم حتى ال يؤثر حافة الرصاص على عزل الفا ازت أثناء ثنيها فيتسبب في تلفها. يتم قطع الحشو الداخلي للكابل "ورق مشبع بالزيت" بعد الشريط مباشرة "ويوضع الكم الرصاص في الكابل"

17 و تنظف الفا ازت جيدا من آثار الزيت بالسائل المنظف وتلف بورق عازل "استرلنج". نأخذ مقاس السرفيل " ويقطع العزل على هذا المقاس ". من السرفيل + 3 مم" يتم كبس الفا ازت بالمكبس وتنظف زوائد الكبس بمبرد ثم تنظف الثالث فا ازت ثانيا. يتم تسخين الزيت ومعه الورق لتبخير الرطوبة إن وجدت ولزيادة سيولة الزيت حتى تستطيع لف الورق دون تجميد الزيت فوقه وكذلك سهولة دخول الزيت داخل الفا ازت. يستخرج الورق سم( 2 )عرضه الزيتي ويتم لفه على الفا ازت من بداية السر فيل حتى نهايته ويلف عدة لفات ت اركبية " 2/1 علي " 2/1 مع زيادة 2/1 في كل اتجاه لمسافة 15 سم بعد السرفيل من كل جهة وعادة تلف جميع البك ارت لبكرة ما. )الش ارئط الزيتية( وغالبا تكون عدد البك ارت زيادة " 3 " بك ارت تحسبا ألي طارئ يحدث يلف شريط استرلنج فوق الشريط المشبع بالزيت فوق الثالث فا ازت كل فازة على حده بطبقتين تبدأ الثانية من نهاية االولى بداية من الشريط الذى تحت طبقة الرصاص حتى الطرف اآلخر خطوة رقم )5(. 13. يتم لف الشريط الزيتي العريض "15 سم" فوق الفا ازت كل فازة على حده من 5:4 م ارت بطبقتين كما سبق ثم تجمع الثالث فا ازت معا بعد وضع لفة شريط "العريض" زيتي في الوسط بين الثالث فا ازت ويتم تحزيم الفا ازت معا ولفهم بشريط زيتي عريض الثالثة معا بداية من الرصاص لطرف حتى الطرف اآلخر. يتم تحزيم الوصلة بالشريط القطنى للحصول على أقل قطر ممكن. يطرق أط ارف الكم الرصاص ليصل إلى قطر الكابل )من الناحيتين( بعد وضعه في مكانه ويتم لحامه جيدا بالقصدير مع م ارعاة استعمال قطعة قماش مملؤة بالشمع أو الدهن لتسوية اللحام وتوزيع القصدير عند صبه فوق المكان الم ارد لحام )الكم الرصاص مع رصاص الكابل(. 2 يفتح عدد فتحة صغيرة في الكم الرصاص وليكن علي شكل ازوية لمثلث ">" 7 من الكم احداهما لصب الزيت واآلخر لخروج الهواء. يتم صب الزيت بدرجة ح اررة حوالى امتالء الكم بالزيت ويتم تزويده بعد حوالى امتالء الثانية. درجة مئوية حتى يمتلئ في الجزء األول واألخير مع م ارعاة ترك الفتحتين حتى ضمان دقائق لضمان تسرب الزيت داخل الفا ازت وبينها بعد التأكد من الكم بالزيت تقفل فتحة من األثنين وتلحم بالقصدير ويزود مرة ثانية من الفتحة تركب الوصلة في العلبة الزهر ويوضع ش ارئط عجينة الماستيك لها حتى ال تتسرب الكومباوند تقفل ويتم صب "البوتامين" بواقي المياه "الجوانات" داخل الوصلة ويوضع الغطاء ويربط جيدا بالكامل ويفتح عند درجة ح اررة من مئوية وتترك درجة 81:61 15 األخرى ثم تلحم الفتحة في العلبة وفي األماكن المعدة الغطاء ويصب فتحتي دقيقة مفتوحة لتزويد الكومباوند ثم الكومباوند فوق نهاية العلبة من الطرفين وفوق الغطاء بالكامل وعلى أط ارف الكابل المالمسة للعلبة الزهر وحول العلبة وتترك دون إطالق التيار على هذه الوصالت إال بعد صب الكومباوند بحوالي ساعة تقريبا من 61:31 دقيقة. 16

18 ملحوظة: يجب أن تكون مستوى الوصلة أعلى قليال من مستوى باقي الكابل لضمان عدم تكون أي مياه في داخل الوصلة وبالنسبة لهذه الوصلة فيساعد ذلك على توزيع الزيت داخل الكابل عند نقصه نتيجة عمل الوصلة أو أي أسباب أخرى. 17

19 عمل علبة اتصال أرضى لكابل ثالثي األوجه: الوصلة بشريط االندماج ذاتي يجب قبل عمل الوصلة أن نتبع التعليمات المرفقة بالكتالوج المرفق مع الوصلة ويجب أن يوضع الكابل الم ارد عمل الوصلة فيه في المجاري أو األماكن المعدة له سابقا ووضع أط ارف الكابل فوق اإلستندات أو الحوامل المعدة لعمل الوصلة ويجب التأكد من أن أط ارف الكابل سليمة وليس بها أي عيوب أو ثقوب كما يجب قطع جزء من هذه األط ارف حتى التأكد من عدم وجود رطوبة بها ويكون القطع مستويا. عمل الوصلة: تنظف أط ارف الكابل )الغالف الخارجي( جيدا ثم يأخذ عليه مقاس التقشير ويقطع. يحز التسليح وينزع. يقطع الغالف الداخلي بعد ترك مسافة 2 سم بعد التسليح وكذلك ي ازل الحشو. يحزم الشريط النحاسي بسلك رباط نحاس ويلحم بالقصدير ثم يحز ويقطع. ت ازل طبقة شبه الموصل الخارجية من فوق العزل تاركا منها 3 سم من جهة الشريط النحاسي ويجب م ارعاة تسوية أحرفها جيدا على أن تكون على استقامة دائرية واحدة ودون المساس بالعزل وذلك بواسطة ب ارية شبه الموصل وان لم يتوفر يدهن بشبه موصل سائل المرفق مع مكونات الوصلة ملحوظة:.6.7 في حالة وجود كابل له شبه موصل عبارة عن ورق مكربن يجب حز الورق بحذر شديد ويلف على نهايته شريط شبه موصل وان لم يتوفر يدهن بشبه موصل سائل المرفق مع مكونات الوصلة. تصنفر الفا ازت الثالث جيدا وتنظف بالسائل المعد لذلك ويلف شريط عازل فوق نهاية شبه الموصل قبل التنظيف وذلك حتى ال يتلف السائل العزل عندما يختلط بشبه الموصل. يقطع العزل مسافة كالتالي: من السرفيل 5 و. 5 + جهد جهد 11 ك.ف = 1 سم. 22 ك.ف = 2 سم. جهد 33 ك.ف = 3 سم. مم ثم تعمل سالبة على نهاية العزل ويجب أن تكون هذه السالبة بنسبة ميل معينة تتناسب مع الجهد وتكون متزنة السالبة تصنفر جيدا ويفضل إظهار شبه الموصل مع الطرف اآلخر للفازة. الداخلي ولو بنسبة بسيطة المتبقي )حسب سمك العزل(. وتكون هذه السالبة بعد عمل إن أمكن وذلك إلمكان استم ارريته تدخل مكونات الوصلة في كال الطرفين مثل أنابيب الحماية والكم الرصاص في بعض أنواع الكابالت مثل كابالت جهد 33 ك.ف. والتأكد من ذلك. تركب الثالث س ارفيل وتكبس وت ازل زوائد الكبس بمبرد وتصنفر جيدا

20 11. تعاد نظافة الفا ازت بالكامل )عزل الفا ازت( بالسائل جيدا. 11. يلف شريط شبه موصل بداية من نهاية السالبة )أي من الجزء الذى بين السرفيل والعزل( حتى الطرف اآلخر وذلك إلرجاع الكابل كما كان ولتنظيم المجال فوق السرفيل. 12. يلف الشريط العازل "شريط ذاتي االندماج" بداية من الفارق بين السرفيل وعزل الكابل فيملئ هذا الفارق حتى يتساوى مع السرفيل ويستكمل فوق السرفيل إلى الف ارغ اآلخر فيملئ ويرجع بالشريط مرة أخرى ويكون اللف "ت اركيبا" أي 2/1 على 2/1 مع الشد الخفيف من جميع الجهات حيث يجب أن يكون الشد بنسبة 1.3 : 1.6 أي يلف بعرض 1.6 من الشريط قبل اللف ويكون لف الشريط طوليا حيث يترك 1.5 لفة ازئدة في المشوار الواحد وتتم هذه العملية لجميع عدد البك ارت المرفقة مع الوصلة وغالبا يكون عددها من )15:11( بكرة لكل فازة ويجب عند نهاية لف الفازة الواحدة أن يكون شكلها اسطواني وفي نهايتها مخروط كما في الشكل التالي. 13. يلف شريط شبك أرضى علي الفازة بدءا من الشريط النحاسي للفازة حتى الشريط النحاسي للطرف اآلخر من نفس الفازة ويلحم بالقصدير على الشريط النحاسي في الطرفين. 14. تجمع الثالث فا ازت معا في أضيق نطاق ممكن وتلف بشريط عازل معا لفا محكما. 15. يدخل الكم الرصاص )إن وجد( ويلحم من الطرفين ويعمل فيه فتحتين إحداهما لصب كومباوند عازل واألخرى لخروج الهواء وتقفل هذه الفتحات بعد ذلك. أما في حالة عدم وجود كم رصاص فيدخل التدريع ويربط بقفيز من كل طرف. 16. يخشن الغالف الخارجي للكابل ويلف على القفيزين شريط ماستيك وكذلك يلف شريط ماستيك على بعد 5 سم من بداية الغالف وتركب أنابيب الحماية وتسخن واحدة ثم األخرى. 02 :20 عمل وصلة لكابل جهد تقلصيه ك.ف مم X.L.P.E * كابل مسلح ألومنيوم قطاع 3 يتم فرد الكابل الم ارد عمل الوصلة فيه بطوله داخل الحفر أو المجاري المعدة له ثم يعمل حساب الكرب إذا طلب ذلك ويفضل كهربيا عدم عمل هذه الكرب ولكن من الناحية العملية واالقتصادية يفضل عمل الكرب وخاصة عند وجود عمالة غير كافية أو مدربة جيدا ويتوقف قطر هذه الكرب على القطر الخارجي للكابل وعلى جهد التشغيل وتوضع في المكان المعد لها قبل البدء في عمل الوصلة. طريقة عمل الوصلة: يوضع الكابل على اإلستندات المخصصة لهذه العملية وينظف الغالف الخارجي جيدا. يقطع من طرفي الكابل الزيادة في الكابل بحيث يكون الكابلين على استقامة واحدة ويكون القطع مستقيم وغير مائل كما في الشكل )1(. يتم إتباع تعليمات الكتالوج المرفق مع الوصلة "Joint" من حيث المقاسات. يتم إدخال أنابيب الحماية الخارجية في طرفي الكابل ثم القفي ازن )للكابالت المسلحة(. يقطع الجاكت الخارجي حسب المقاس المذكور ثم يحز التسليح وينزع بعد ذلك. 19

21 يقطع الجاكت الداخلي بعد ترك 2 سم بعد التسليح وذلك لحماية الفا ازت من التسليح. يقطع الحشو الداخلي بالكتر مساويا للغالف الداخلي "إن أمكن ذلك". يحزم الشريط النحاسي بسلك رباط بعد أخذ مقاسه ويقطع بدون حز على شبه الموصل. يأخذ مقاس الجزء الباقي من شبه الموصل ويعلم بشريط الصق ثم ي ازل باقي شبه الموصل بواسطة ب ارية "شبه الموصل" أو بقطع زجاج ويكون متساويا دائريا جيدا الموصل فوق العزل وفي حالة عدم استواء ويجب عدم المساس بالعزل وعدم ترك أي بقايا من شبه حرف شبه الموصل يجب لف شريط شبه موصل على نهاية شبه الموصل الخاص بالكابل لعمل استدارة مستوية وان لم يتوفر يجب دهان نهايته بسائل شبه موصل لهذا الغرض ويجب علينا الحرص في العمل أماكن الكابل وأخطر نقطة فيه لتجمع المجال حولها. في هذه المنطقة بالذات لخطورتها حيث تعتبر يتم صنفرة العزل جيدا وينظف بالسائل المرفق مع الوصلة كما في شكل 3 شكل 4. يقطع من العزل مسافة 1.5( " X " السرفيل تجعله يتمدد بمقدار يعتمد على حساب هذا التمدد للسرفيل. 5 مم( + من السرفيل )سمك السر فيل + من أضعف هي وذلك لمعادلة عملية الكبس حيث أن عملية كبس عرض اللقمة الخاصة بالمكبس( فيجب عمل يتم وضع األنابيب العازلة وكذلك األنابيب المنظمة للمجال ويتم م ارجعة جميع مهمات الوصلة حتى التأكد من عدم نسيان أي قطعة من الوصلة قبل عملية الكبس. تركب الس ارفيل الثالثة في الموصل لطرف الكابل ثم يدخل الموصل للطرف التأكد من مالمسة الموصلين معا جيدا. عند عمل وصلة في كابل وتوصل كل فازة مع مثيلتها مع محمل سابقا " مثال " " يجب التأكد من األوجه )الفا ازت( الثاني أحمر مع أحمر أزرق مع أزرق أصفر مع أصفر " في هذه الس ارفيل ويجب سواء كانت ألوان أو أرقام أو كانت أرقام 1( 2 1 مع 3 2 مع )3 وهكذا. يتم كبس الثالث فا ازت جيدا مكان الكبس ويمكن صنفرة السرفيل أيضا. ثم ينظف مكان الكبس وت ازل أي زوائد ناتجة من عملية الكبس بواسطة مبرد وينظف يتم نظافة العزل بعد عملية الكبس من شبه الموصل للفازة إلى شبه الموصل للطرف اآلخر. يلف شريط شبه موصل على السرفيل وفي الف ارغ الموجود بين السرفيل والموصل إن وجد. يلف الشريط العازل على أصفر ذاتي االندماج بداية من الف ارغ بين السرفيل والموصل وفوق السالبة لفات ت اركبية 2/1 " " 2/1 طبقتين ويجب أن تكون اللفات متساوية جيدا فوق السرفيل. وغالبا يكون لون هذا الشريط إما " " بنى ويلف بشد خفيف وبإتقان ويجب أن تملء جميع الف ارغات حتى 51 مم فوق العزل " ".X.L.P.E تسحب األنابيب العازلة "أنبوبة لكل فازة" ويكون السر فيل في منتصفها بالضبط وتسخن األنابيب الثالثة معا. وتوضع بداية من شبه الموصل حتى شبه الموصل للطرف اآلخر 22

22 يجب أن يكون التسخين بداية من منتصف األنابيب ثم إلى الخارج وتسخن بلهب متزن لونه أصفر مزرق وال يكون ضعيفا وال يكون قويا فيحرق األنابيب أو يؤثر على األنابيب العازلة فيضعف عزلها أو يكون طبقة من الكربون فوق هذه األنابيب. تركب األنابيب العازلة الباقية وتكون فوق األولى تماما وتتقلص وتتكرر هذه العملية ثم تركب األنابيب الخاصة بتنظيم المجال ويجب أن تكون فوق شبه الموصل الخاص بالكابل من الجهتين لكل فازة ويجب التأكد من تقلص األنابيب جيدا والتأكد من عدم وجود هواء محتبس داخل األنابيب ويجب أن تكون األنابيب موضوعه فوق بعضها ومتساوية األط ارف. ويجب أن نالحظ أن أنبوبة تنظيم المجال هي أطول قليال لتوضع فوق شبه الموصل وتغطى باقي األنابيب. تلف شبكة األرضي ابتداء من الورق النحاسي ومن الطرف األطول إلى الطرف األقصر وتربط بسلك نحاس وتلحم جيدا بالقصدير ثم تجمع الثالث فا ازت مع الضغط الخفيف للحصول على أقل قطر خارجي. يلف التدريع حول الثالث فا ازت ويحزم جيدا ثم يربط بقفيز من الطرفين. تلف العجينة "الشريط الماستيك" فوق القفي ازن ويخشن نهاية الغالف الخارجي لطرفي الكابلين "الكابل" بواسطة مبرد خشابي أو حرف المنشار أو صنفرة خشبية ويلف على بعد حوالى 51 مم من بداية هذا الغالف )الغالف الخارجي( شريط ماستيك لمنع تسرب المياه داخل الوصلة. تسحب األنبوبة األولى الخاصة بالحماية الخارجية فوق التدريع وي ارعى أن تكون بعد الشريط الماستيك بما ال يقل عن 51 مم وتتقلص ثم يلف على نهايتها شريط ماستيك. تسحب األنبوبة الثانية ويجب أن تكون بعد الشريط الماستيك الذى فوق الغالف الخارجي بمسافة 51 مم أيضا وأن يكون الشريط الماستيك اآلخر )الذى فوق األنبوبة األولى( أسفلها بمسافة ال تقل عن 41 مم ويتم تقليص األنبوبة الثانية وتترك الوصلة حوالى 31 دقيقة في مكانها حتى تبرد ثم يتم إن ازل الوصلة من فوق الحوامل "اإلستندات" إلى المكان المعد لها. 21

23 22

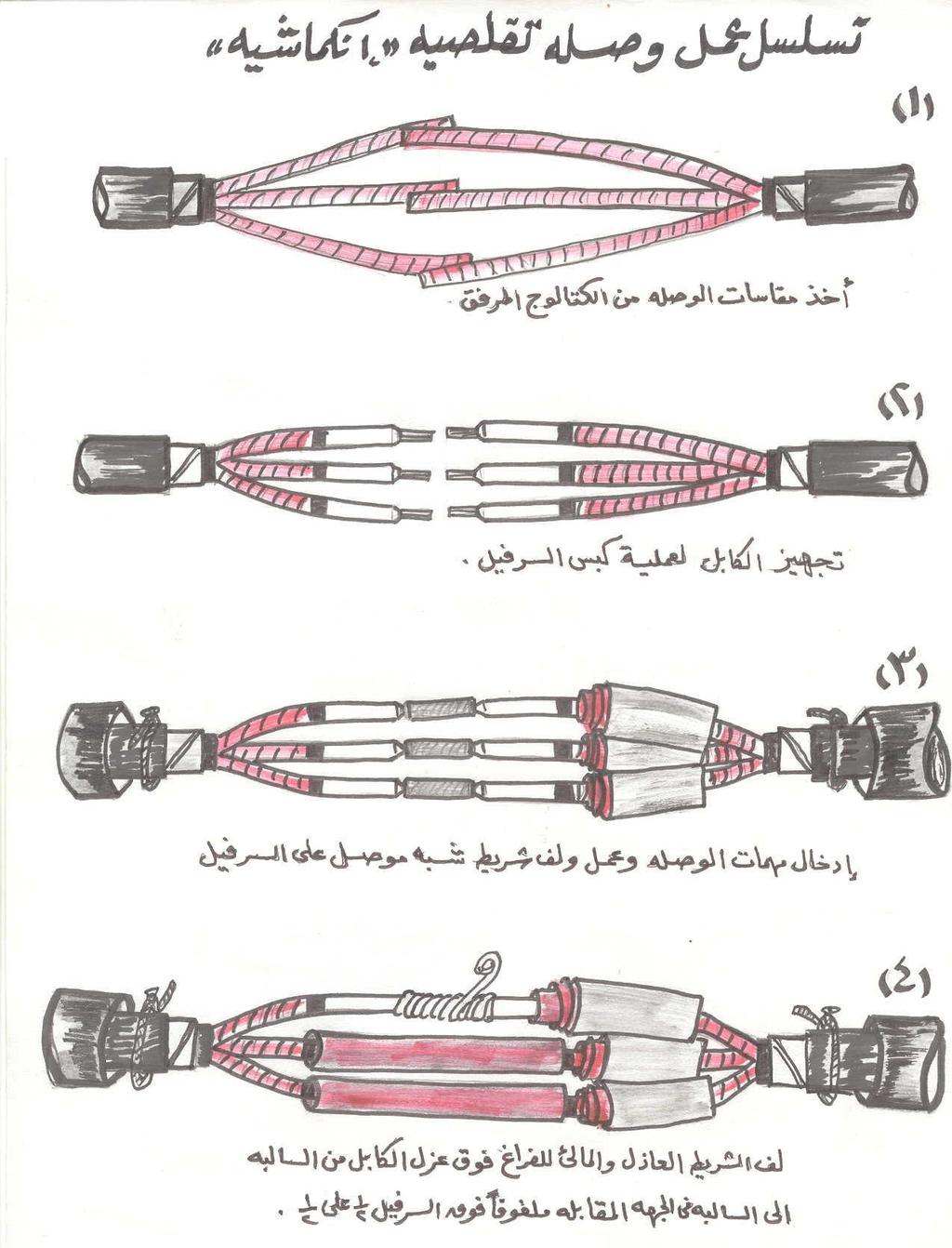

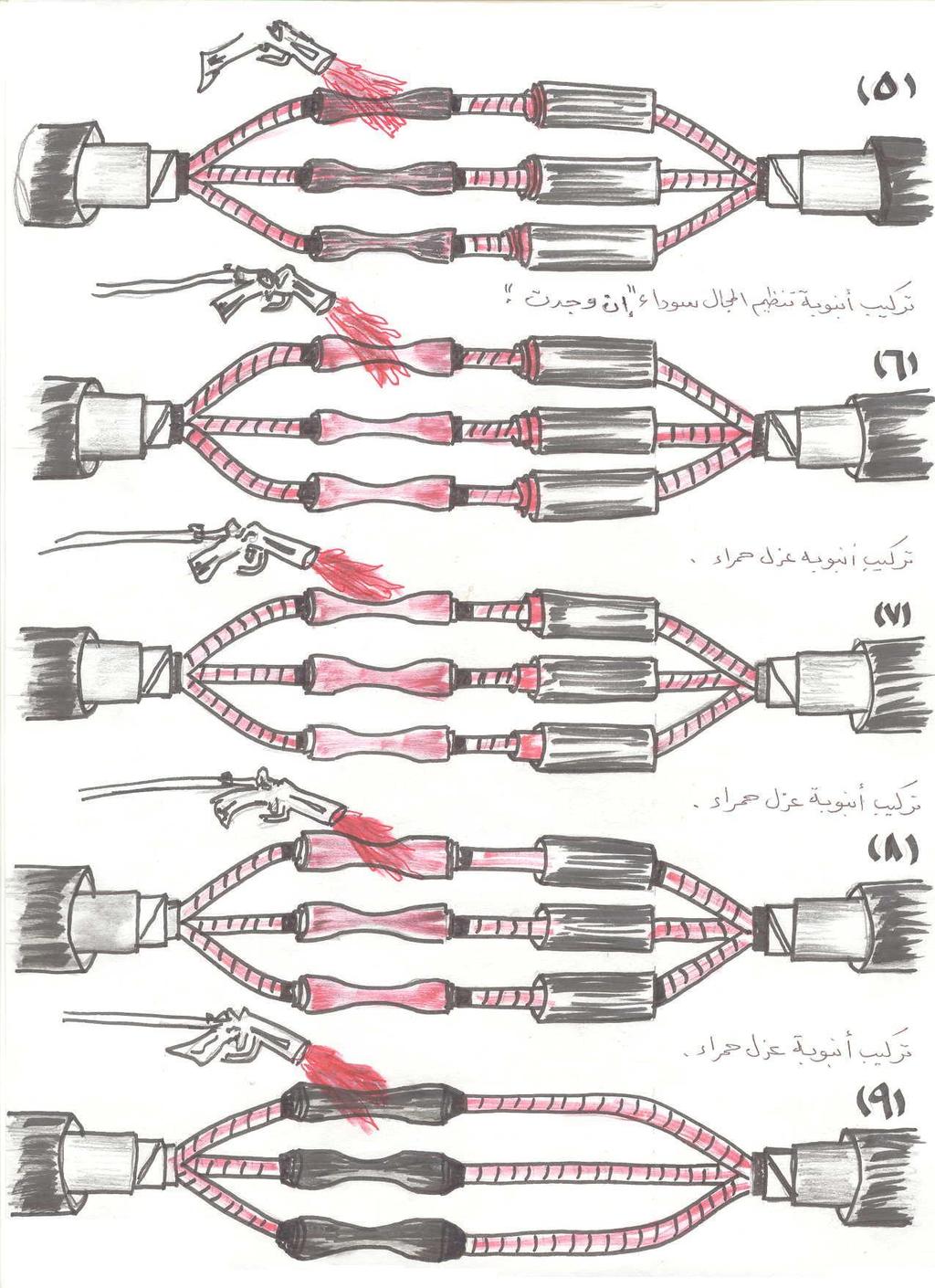

24 تسلسل عمل الوصلة الثالثية لكابل مسلح جهد 11 ك.ف 21

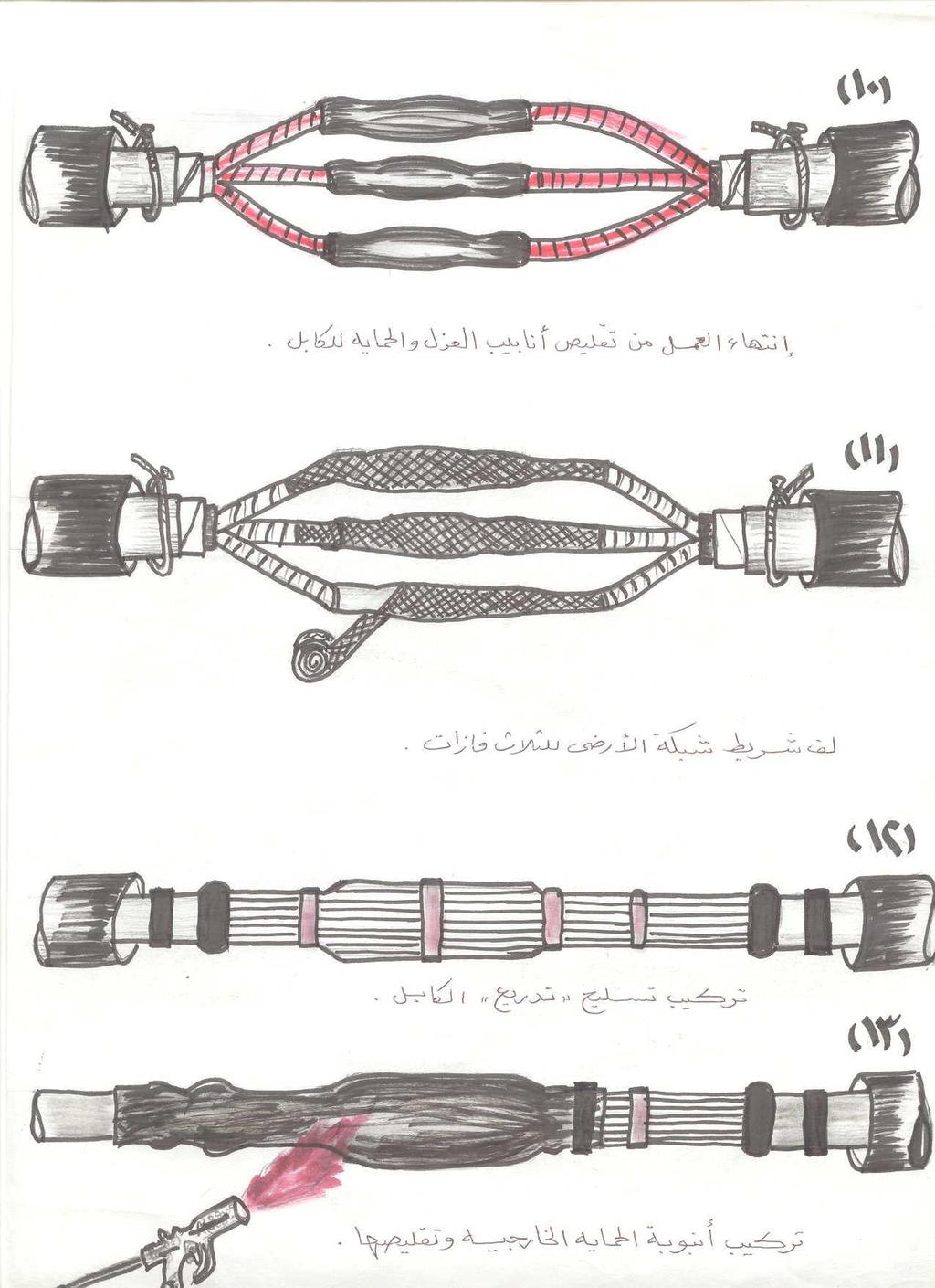

25 تركيب أنبوبة تنظيم المجال الخارجية "سوداء" 21

26 20

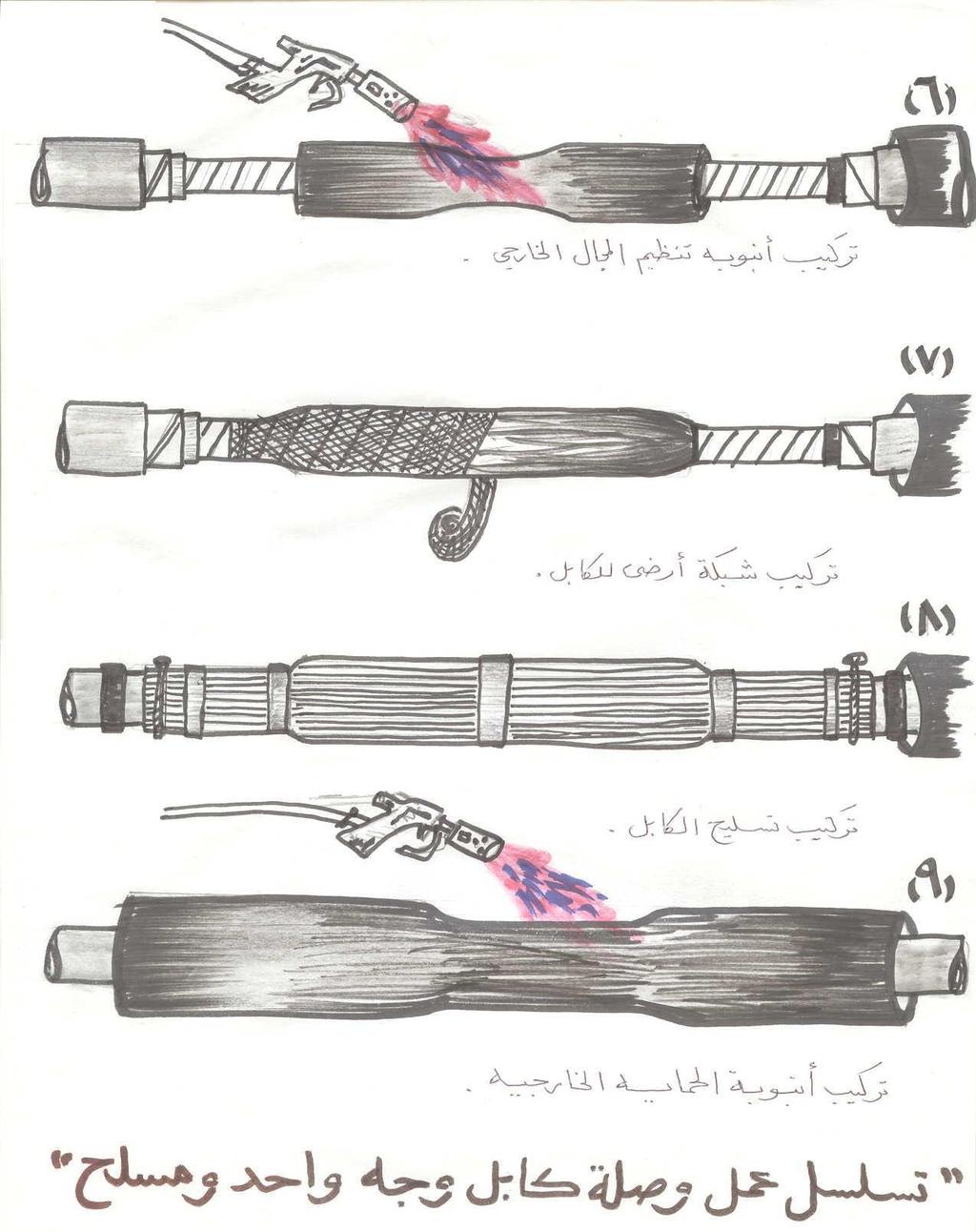

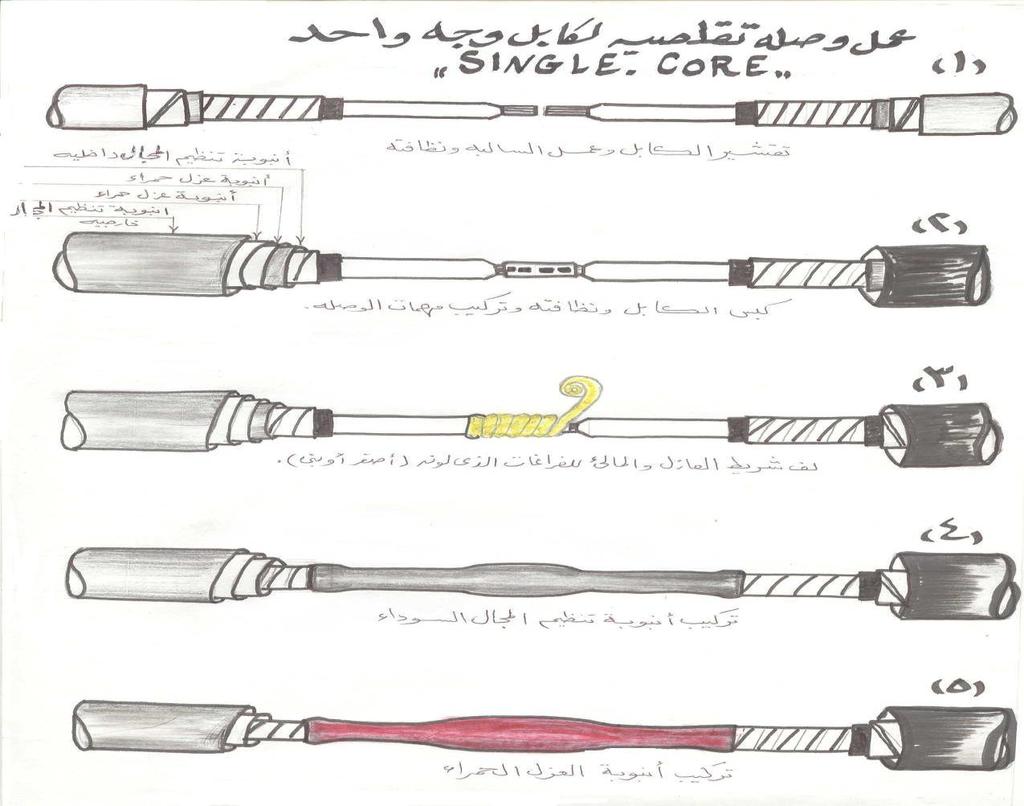

27 "SINGLE CORE" عمل وصلة تقلصيه كابل وجه واحد 21 / 12 2 كابل قياس 1*411 مم جهد مسلح ك.ف. يتم إعداد الكابل وتقشيره بنفس األسلوب السابق في الوصالت السابقة ولكن نذكرها: االختالف في المقاسات وسوف 1. يقطع الكابل على استقامة واحدة من الطرفين. 2. ي ازل الغالف الخارجي للكابل 34 سم من كل طرف. 3. يقطع التسليح والغالف الداخلي والشريط النحاسي. 4. يقطع شبه الموصل أو يقشر بالب ارية ويصنفر العزل جيدا. 5. يقطع العزل بمسافة 1.5 من السرفيل+ 5 مم من الطرفين لم ارعاة تمدد السرفيل بعد الكبس. 6. يسلب طرفا الكابلين لمسافة 11 مم. 7. تركب محتويات الوصلة داخل طرفي الكابل )األنابيب العازلة والحماية وخالفه(. 8. تركب الس ارفيل وتكبس ويتم برد زوائد الكبس إن وجدت. 9. يلف شريط عازل على نهاية شبه الموصل وينظف جيدا العزل بالمنظف. 11. يلف شريط شبه موصل في الف ارغ بين السرفيل والعزل ويستكمل حتى الطرف اآلخر من السرفيل والف ارغ من الجهة األخرى ويكون اللف ت اركبيا أي 2/1 على 2/1 مع الشد الخفيف. 11. يلف الشريط العازل ذو ا للون )األصفر أو البنى( بداية من 21 مم فوق العزل ما ار بالسرفيل حتى 2 1 مم من العزل في الجهة األخرى ويكون اللف ت اركبيا أيضا مع الشد الخفيف وهذا الشريط مالئ للف ارغات وأيضا عازل وبعد االنتهاء يدهن بشحم سيليكونى. 12. تسحب األنبوبة األولى )األقل قط ار( ولونها أسود وتوضع فوق الشريط العازل وتضبط على أن تكون مسافة ركوبها فوق الشريط النحاسي من الطرفين متساوية ثم ابدأ بالتسخين من المنتصف ثم في اتجاه أحد طرفي الكابل وعند االنتهاء ابدأ في الجهة األخرى بالتسخين من المنتصف أيضا حتى نهاية األنبوبة ويجب م ارعاة أن تتقلص تماما وال يسمح بوجود أي هواء داخلها ويجب أن يكون اللهب لونه أصفر مزرق. 13. اجذب أنبوبة العزل األولى وضعها فوق أنبوبة تنظيم المجال تماما وابدأ بالتسخين مثل األنبوبة األولى ثم الثانية والثالثة حتى تنتهي أنابيب العزل. 14. اجذب األنبوبة األخيرة فوق األنابيب العازلة وكرر عملية التسخين. 15. أربط الشيلد األرضي فوق الشريط النحاسي ولفه ت اركبيا فوق األنابيب حتى الطرف اآلخر من الكابل وفوق الشريط النحاسي ثم الحم الطرفين بالقصدير جيدا. 16. إن وجد تدريع للوصلة يركب على تسليح الكابل ويربط بقفيز من كل طرف وفي حالة عدم وجود تدريع )تسليح( يركب أرضى شبك من تسليح الكابل األول ويوصل بأط ارف الكابل الثاني ويربط بقفيز أيضا إذا لم نستطيع لحامه بالقصدير. 26

28 17. يلف ماستيك )عجينة ماستيك( على القفي ازن وفوق الغالف الخارجي بعد تخشينه ثم الخارجية. 18. تركب أنبوبة الحماية الخارجية وتتقلص ثم تنزل الوصلة في المكان المعد لها. تركب أنبوبة الحماية 27

29 عمل وصلة أحادية الوجه "سابقة التجهيز" core" "Single 28

30 طريقة عمل الوصلة: يوضع الكابلين الم ارد لحامهم على اإلستندات أو الحوامل المعدة لذلك. 1. ينظف الغالف الخارجي جيدا لكال الطرفين. 2. يتم إ ازلة الغالف الخارجي والتسليح للطرف األول مسافة 251 مم والثاني 511 مم. 3. يترك 11 مم من الغالف الداخلي ويقطع الباقي وي ازل الحشو كذلك. 4. يحز الشريط النحاسي ويقطع بطول )A + 31 مم( حوالى 181 مم من الطرفين وفي حالة اعاقة الشريط النحاسي لدخول ببيت الوصلة "Housing" يجب أن ي ازل الطرف األول لمسافة 381 مم. 5. ت ازل طبقة شبه الموصل بمسافة 151 مم "A" مع عدم التأثير على سمك العزل أو خدشه وبحيث ال يترك أي أثر من شبه الموصل على العزل وتصنفر جيدا مع سلب حافة شبه الموصل. 6. ت ازل طبقة العزل X.L.P.E لمسافة "C" ليظهر الموصل ثم يسلب طرف العزل لمسافة 11 مم )B(. 7. يلف طبقة من الشريط العازل على طرف الموصل للكابل األول كذلك تلف طبقة من نفس الشريط على شبه الموصل بادئا من جهة الشريط النحاسي وبطول 371 مم تقريبا. 8. إعادة نظافة كل ما تم عمله جيدا ثم يتم وضع الشحم السيليكوني على العزل وشريط اللحام ويتم إدخال العازل "Housing" بالضغط مع اللف الخفيف ويكون في اتجاه شريط اللحام حتى يظهر 15 مم من عزل الكابل.X.L.P.E 9. يتم إ ازلة شريط العازل من على أحرف الموصل ويتم تركيب السرفيل ويكبس بالمكبس 11. يتم برد زوائد السرفيل الناتجة من الكبس بمبرد وينظف العزل للكابل رقم" 2 " )X.L.P.E( جيدا ثم يدهن بشحم سيليكونى ويتم سحب العازل "Housing" الى ان يصل على طبقة شبه الموصل للكابل رقم "2" والتأكد أن العازل في الوسط بالضبط. ويمكن مالحظة ذلك بمجرد النظر للطرفين ومشاهدة بروز نهاية طبقة شبه الموصل على سطح العازل."Housing" 11. تسحب شبكة النحاس األرضي )الش ارب( وتربط على الشريط النحاسي الخاص بالكابل من الطرفين ويربط بسلك الرباط المرفق ويلحم بالقصدير جيدا. 12. تسحب األنبوبة "أنبوبة الحماية الخارجية" إلى الداخل بعد لف شريط ماستيك على بعد 7 سم من نهاية الغالف الخارجي للطرفين وتسخن إلى أن تتقلص على الوصلة ويجب التأكد من انكماشها جيدا. في حالة وجود كابل مسلح يلزم للوصلة أن يكون لها تدريع أيضا. وفي هذه الحالة يجب أن يقطع من الغالف الخارجي من طرفي الكابلين 2 1 مسافة متساوية ليتم تركيب التدريع على تسليح الكابل ويربط بقفيز أو كالمب ثم يلف فوق القفيز شريط ماستيك وبعد ذلك يتم تخشين 11 سم من الغالف الخارجي ويركب على بعد 5 سم من بداية الغالف شريط ماستيك )مانع لتسرب الماء( وتسحب أنبوبة الحماية الخارجية وتسخن جيدا حتى تتقلص تماما. 29

31 لكابل وجه واحد عمل وصلة سابقة التجهيز لكابل " Joint "Pre-molded األوجه ثالثي لعمل هذه الوصلة يلزم وضع الكابل فوق الحوامل المعدة لعمل الوصلة ويكون الكابل على استقامة واحدة ويقطع الكابل بشكل مستوى "وأن يكون القطع غير مائل". ويتم إتباع الخطوات المرفقة مع الكتالوج على نفس المقاسات الموجودة داخله. وي ارعى أن تقشير طرفي الكابل تكون بنسبة خطوات العمل: : تقريبا وحسب جهد الكابل وحسب مساحة مقطع الكابل يقطع الغالف الخارجي بمسافة B A ثم يحز التسليح وي ازل. يقطع الحشو الداخلي والغالف بعد ترك مسافة 21 سم. يحز الورق النحاسي على مسافة )C( ثم يربط بسلك رباط ويقطع لكال الكابلين )في حالة عدم لف الورق النحاسي في الكابل جيدا أو وجود عيوب في الورق النحاسي( يجب زيادة قطعه بمسافة )D( حتى نتالفى عند.3 12

32 .4 دخول بيت الوصلة فوقه فقد يتسبب هذا في جرح مكانه. ت ازل طبقة شبه الموصل بمسافة قرب شبة الموصل. )F(.5.7 تصنفر الفا ازت جيدا وتنعم تماما ثم يركب عليها الشحم السيليكونى. )بيت الوصلة(أو قطع في الورق النحاسي أو إ ازحته من ويجب أن تكون مستوية جيدا وكذلك يجب عدم المساس بالعزل وخاصة 6. يتم قطع العزل بمسافة 2/1 السرفيل + 5 مم وي ارعى عدم المساس بالموصل) X (. يتم عمل سالبة في نهاية العزل بطول 11 مم للجهود 11 ك.ف 21 مم للجهد مم للجهد 31 ك.ف.8 ك.ف وتسنفر جيدا ثم تدهن بالشحم السيليكونى ويلف على نهاية الموصل شريط عازل لضمان عدم جرح أو إتالف بيت الوصلة.)Housing( يلف شريط لحام )عازل( شبه الموصل والرجوع لمسافة فوق الورق يتم إدخال بيت الوصلة )Housing( النحاسي بداية السالبة للعزل )على بعد 11 م م من نهاية العزل(. تركب جميع مكونات الوصلة في طرفي الكابل مثل )الش ارب(] بالترتيب وكذلك تدخل الس ارفيل الثالثة معا. إن وجد أو فوق شبه الموصل بداية من أرس الكابل حتى نهاية مم للخلف لسهولة فك الشريط من تحت بيت الوصلة. في الطرف األطول بعد نظافته جيدا ودهانه بالشحم السيليكونى حتى [أنابيب الحماية + األرضي + القفي ازن تكبس الس ارفيل ويتم إ ازلة ناتج الكبس بالمبرد والسنفرة )إن وجد(. ينظف الطرف الثاني من الكابل والس ارفيل جيدا ويدهن بالشحم السيليكونى. يسحب بيت الوصلة فوق السرفيل إلى أن يصل طرفه فوق شبه الموصل للكابل الثاني الشيلد ويوضع لمسافة 25 مم فوقه ويجب م ارعاة أن يكون السرفيل في الوسط تماما وذلك بالنظر للبروز الذى يحدث في نهاية طرفي بيت الوصلة ليكون هذا البروز متساويا. يفك الشريط العازل من تحت بيت الوصلة نهائيا. يربط طرف إلى الطرف هام جدا. األرضي الثاني )الشيلد( )الش ارب( فوق الشريط النحاس بسلك رباط ويلحم بالقصدير جيدا حتى يشد من الكابل حتى الورق النحاس ويربط جيدا بسلك رباط ويلحم بالقصدير جيدا أيضا وهذا يتم تجميع الفا ازت باستخدام شريط الصق يمكن. يتم قطع الغالف الخارجي بطول 75 ويلف شريط ماستيك فوقهما. )سلوتيب( بطول الوصلة بحيث يكون قطر التجميع أقل ما مم أو ما يتناسب مع طول التسليح ويربط طرفي التسليح بالقفي ازن يتم تخشين الغالف الخارجي للكابل لمسافة حوالى 111 مم ويلف عليها شريط الماستيك. تسحب األنبوبة األولى الخاصة بالحماية الخارجية بحيث تغطى حوالى للكابل األول وتقلص بالتسخين تماما ويوضع شريط ماستيك. تسحب األنبوبة الثانية وتركب على مسافة 151 مم فوق األولى وتقلص تماما. مم من الغالف الخارجي 11

33 ملحوظة: يجب الحرص جيدا أثناء نزع شبه الموصل. والحفاظ على استدارته دون المساس بالعزل. يجب التأكد قبل تسخين األنابيب من عدم وجود أي حواف بارزة ويجب أن يكون اللهب متزن ومركز جيدا يبدأ من الخارج للداخل. جدول يبين مسافة تقشير الكابالت لعمل وصلة ثالثية "سابقة التجهيز" 33 ثانيا طرق عمل علب النهايات لكابالت الجهد المتوسط 22 ك.ف: ك.ف عمل علبة نهاية زيتية: يتم عمل علبة النهاية الزيتية في الكابالت المعزولة بورق مشبع بالزيت. فائدة العلبة الثالثية النحاس: وتركب هذه العلبة في الكابالت الزيتية لتمد الكابل بالزيت بصفة مستديمة ويمكن عمل صيانة لهذه العلب وذلك بتزويدها بالزيت العازل الخاص بالكابالت كل فترة وهي تستعمل دائما في داخل الخاليا فقط. مكونات علبة النهاية الزيتية: علبة ثالثية نحاس. كوس نهاية عدد 3. كوس نحاس أرضي. زيت كابالت عازل. شريط استرلنج. شريط عازل.P.V.C قصدير لحام 25 و. كجم. سلك نحاس أرضي. سلك نحاس رباط

34 طريقة عمل علبة النهاية الزيتية: 1. يتم أخذ المقاس الم ارد عمل علبة النهاية فيه ويدخل الكابل في الخلية المخصصة له. 2. يتم تحزيم الجوت )الغالف الخارجي للكابل( بشريط لحام في المكان المعد لقطعه ثم يتم قطعه. 3. يترك مسافة 7 سم من التسليح ويربط بسلك رباط )أو قفيز( ويحز وينزع. 4. ينظف الرصاص جيدا ثم يقطع على مسافة 12 سم. 5. يحز الحشو الداخلي )وهو عبارة عن ورق مشبع بالزيت ملفوف فوق الثالث فا ازت( ويجب ترك مسافة 2 سم منه بعد الرصاص مباشرة لحماية الفا ازت من طبقة الرصاص. 6. يرفع حرف الرصاص قليال بواسطة قطعة خشب مصنعة خصيصا لذلك ويلف تحتها شريط )تافلون( أو خيط دوبارة أو شريط عازل ثم تطرق عليها مرة أخرى كما في الرسم. 7. يتم لف شريط استرلنج على الثالث فا ازت كل فازة على حده "3 م ارت". 8. يتم لحام العلبة الثالثية النحاس بالقصدير فوق طبقة الرصاص بعد ترك 4 سم من بدايته. 9. يربط الكابل مكانه ويلحم األرضي بطبقة الرصاص والتسليح ويربط في الباسبار األرضي. 11. يأخذ مقاس الكابل ويشكل لربطه ثم يركب الكوس وتكبس وتزود العلبة النحاسية بالزيت. 11

35 عمل علبة نهاية "ايبوكسايد": طريقة عمل العلبة: نفس الطريقة السابقة عدا تركيب العلبة الثالثية النحاس ويوضع بدال منها مادتين يتجانسون معا بعد خلطهم وتقليبهم جيدا حتى يصل الخليط إلى درجة 0 25 مئوية تقريبا. وعند االنتهاء من عمليات التقشير والعزل يركب الكابل في المكان المعد له ثم يلف ورق بريسبان المكونات( على شكل قرطاس. )مرفق مع عند نقطة التقاء الثالث فا ازت )خناقة الكابل( ويلف عليه شريط عازل لتحزيمه ثم تصب المادتين بعد تقليبهم جيدا وارتفاع درجة ح اررتهم وهذه المواد اسمها "هاردنر + ايبوكسايد". مكونات علبة النهاية اإليبوكسايد: سم. 1. كوس نهايه عدد شريط عازل استرلنج. 3. كوس نهاية نحاس عدد شريط عازل.P.V.C 5. قصدير لحام. 6. علبة هاردنر. 7. علبة هاردنر. 8. علبة ايبوكسايد. 9. ورق برسبان بطول 31*41 سلك نحاس أرضى. 11. سلك نحاس للرباط. 11. عمل علبة نهاية "كمباوند": طريقة عمل علبة النهاية "كمباوند": وهي نفس الطرق السابقة من ناحية تقشير الكابالت وتجهيزها وعزلها ثم تركب في المكان المعد لها. وهذه العلب غالبا يتم العمل فيها في الكابالت المغذية للخطوط الهوائية أو في الكابالت الخارجية " "Out door خارج الخاليا وذلك لتعرض العلب الزيتية لدخول المياه أو الرطوبة إليها نتيجة تركيبها على الهوائيات فتم عمل هذه العلب حماية لنهاية الكابل من األمطار والرطوبة. ونظ ار لوزنها ال ازئد ولصعوبة صب الكومباوند فوق الخطوط الهوائية فيمكن صب الكومباوند قبل صعود الكابل إلى أعلى البرج أو المكان المعد له حتى تبرد ثم ترفع ببكاره الى المكان الم ارد تركيبها فيه واذا توفرت معدات صب الكومباوند بعد تركيب الكابل فهذا يكون أفضل. 11

36 مكونات علبة نهاية "كومباوند" 1. كوس نهاية عدد كوس نهاية أرضى نحاس. 3. علبة زهر بغطاء. 4. علبة كومباوند )بوتامين(. 5. شريط استرلنج. 6. ش ارئط ماستيك رقيقة 5 و. سم ملفوف. 7. شريط عازل.P.V.C 8. شريط ماستيك عريض )5 سم تقريبا(. 9. قصدير لحام. 11. سلك نحاس أرضى. 11. سلك نحاس للرباط. 12. قطع قماش قطن للنظافة. 13. قمع لصب الكومباوند. نهاية كابل ثالثي األوجه جهد 12:21 ك.ف 10

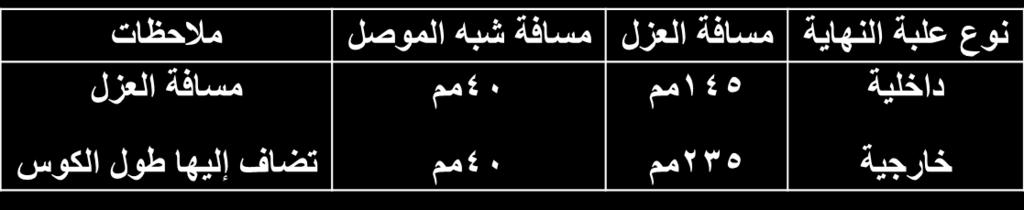

37 02 / 20 عمل علبة نهاية DOOR" "IN داخلية تقلصيه األوجه جهد ثالثي لكابل ك.ف يجب قبل البدء في أي عملية م ارجعة مكونات هذه العملية بدقة. 21 للخارجية تقريبا. مكونات علبة النهاية: 1. كتالوج لبيان مكونات العلبة وطريقة عملها. 2. أنابيب عزل عدد أنابيب تنظيم الجهد عدد التفريعة الثالثية عدد كوس "نهاية حسب موصل الكابل" عدد شريط "عجينة" ماستيك. 7. شريط ذاتي االندماج. 8. شريط شبه موصل "أو سائل". 9. سلك شبك نحاس أرضى. 11. سلك نحاس رباط + قصدير لحام. 11. سنفرة كابالت + شريط عازل. 12. سائل منظف + قطع للنظافة. 13. المظالت )أنبوبة انزالق الماء( عدد 6 للداخلية وعدد 14. قفيز لرباط األرضي عدد 1. عند بدء العمل في علب النهايات يفضل دخول الكابل بكامله وأخذ المقاس عليه ثم يتم تقشيره ويركب مرة ثانية لعمل اللوب )الشكل النهائي( قبل نزع الشريط النحاسي ثم يفك مرة ثانية ويخرج خارج الخلية على أن يكون داخل الفتحة ويتم بعد ذلك تقشير الفا ازت بالمقاس المطلوب وغالبا وبعد التقشير يتم عمل ترتيب للفا ازت و 11 عمليات تقشير علبة النهاية التقلصية: بعد أخذ المقاس الم ارد ينزع الغالف الخارجي )الجاكت( بعد قطعه. يترك من 71 51: مم من التسليح ثم يحز وينزع الباقي. يترك حوالى من 21 11: مم من الغالف الداخلي ويقطع الباقي. يأخذ المقاس مرة ثانية بعد وضع الكابل مكانه وقطع الزوائد من الفا ازت بعد عمل الشكل النهائي للفا ازت )ثنى الفا ازتان الموجودتان في األحرف( والذى يرمز لهم باللون.R-B تربط شبكة النحاس األرضي على الشيلد النحاسي بسلك الرباط وتلحم جيدا بالقصدير وتربط فوق التسليح للكابل بالقفيز جيدا وان أمكن لحامها بالقصدير أفضل بكثير. يقطع الشريط النحاسي بعد ترك مسافة ال تقل عن 41 مم منه من جهة تسليح الكابل

38 7. يترك مسافة 21 مم من شبه الموصل الخارجي وينزع الباقي بالب ارية أو بقطعة زجاج ويجب أن يكون القطع مستوى دائريا وال يؤثر نزع شبه الموصل على سمك عزل الكابل أو على تجريح سطح العازل وفي حالة الكابالت التي يكون شبه الموصل فيها ورق مكربن وبودر يجب بعد قطع هذا الورق ونظافة العزل جيدا أن تلف أو تدهن بشريط شبه موصل أو السائل فوقها )فوق 21 مم(. 8. ينظف العزل جيدا بالسائل المنظف بعد سنفرته وا ازلة كل آثار شبه الموصل. 9. يلف شريط ماستيك على القفيز الموجود فوق التسليح. 11. تركب أنبوبة تنظيم المجال )السوداء( فوق الشريط النحاسي حتى تتجاوزه بحوالي 11 مم: 15 مم فوق العزل ثم تسخن حتى تتقلص. 11. يوضع الشحم السليكونى فوق الشريط الماستيك وتركب األنبوبة الثالثية وتسخن حتى تتقلص تماما وي ارعى الضغط عليها حتى تصل الى أبعد مكان ممكن جهة التسليح. 12. يتم تركيب كوس النهاية في الكابل ويتم كبسه جيدا بالمكبس وا ازلة نواتج الكبس. 13. يتم لف شريط ذاتي االندماج فوق العزل حتى 25 و. من الكوس لعدم تسرب الرطوبة إلى الكابل. 14. يتم إدخال األنابيب العازلة الثالثة وتسخينهم بداية من األسفل إلى األعلى ناحية الكوس. 15. تركب المظالت )الكابات(. بداية األولى فوق أنبوبة تنظيم المجال ثم بعد 61 مم تركب الثانية وتسخن حتى تتقلص تماما ويركب البوت إن وجد بعد رباط الكابل جيدا في مكانه. 02 / 20 عمل علبة نهاية تقلصية CORE" "SINGLE لكابل وجه واحد جهد ك.ف. طريقة عمل العلبة: نفس الخطوات السابقة في عمل علب النهايات ثالثية األوجه غير أن بعض الكابالت األحادية يوجد سلك نحاس أرضى فوق الشريط النحاسي وفي بعض الكابالت ال يوجد هذا السلك في حالة وجود سلك نحاس أرضى فوق الشريط النحاسي يجب تحزيمه )ربطه( جيدا بسلك رباط بعد ترك مسافة 51 مم وارجاعه للخلف وتضفيره )عمل ضفيرة له( ويعتبر أرضى للكابل ويوصل بأرضي الخلية مباشرة بدون عمل أرضى آخر للكابل "بدون تركيب األرضي الشبك المرفق مع العلبة" ينظف الغالف الخارجي ويأخذ مقاس الخلية ثم يقطع. يقطع التسليح بعد حزه ويترك منه مسافة مم ويترك مم من الغالف الداخلي ويقطع يترك حوالى مم من الشريط 151 النحاسي ويحز ويقطع..3 يترك حوالى مم من شبه الموصل وينزع الباقي مع م ارعاة عدم المساس بالعزل يصنفر العزل جيدا والتأكد من عدم وجود آثار شبه موصل عليه وينظف بعد ذلك بالسائل..5 يقطع مسافة الكوس ويكبس بالمكبس وي ازل ناتج الكبس..6 يلف شريط ماستيك فوق التسليح ويجب م ارعاة عدم وجود أي حواف بارزة في أي مكان..7 تركب أنبوبة تنظيم المجال فوق الشريط النحاسي وفوق شبه الموصل وتكون فوق نهاية العزل 21 مم بحوالي.8 ثم تسخن حتى تتقلص تماما بلهب متزن )ح اررة متزنة(. 17

39 9. يلف شريط اندماجي )األحمر( فوق نهاية العزل من جهة الموصل وفوق 5 و. من الكوس ويمالء الف ارغات. 11. تركب األنبوبة العازلة حتى تصل إلى أعلى الشريط االندماجي وتتقلص من أسفل إلى أعلى حتى تأخذ الشكل النهائي للكابل وفي حالة وجود هذه األنبوبة قصيرة يجب تركيبها أوال من أسفل التسليح بحوالي 51 مم ويجب أن تركب فوق العازل بالكابل أو يلف شريط عازل عند نهايتها إلى الكوس. 11. يكبس كوس نحاس في أرضى الكابل ويوصل باألرضي الرئيسي جيدا. مالحظات: الختالف أطوال الخاليا قد تكون أنبوبة العزل غير كافية لذا يجب تركيب وصلة أخرى "إن توفرت" وان لم تتوفر يلف شريط عازل" P.V.C "على باقي العلبة. عند عمل أي علب نهاية "داخلية أو خارجية" يتم إتباع نفس الخطوات واالختالف فقط في طول مسافة التقشير والحد األدنى لها في علب النهاية الداخلية التقلصية لعزل جهد 11 ك ف ال يقل عن 181 مم وعلب النهاية الخارجية ال يقل عن 251 مم في نفس الجهد سواء كانت ثالثة أوجه أو وجه واحد. فكما ذكر كل الخطوات التحضيرية والعملية متشابهة عدا المقاس اإلجمالي الختالف الخاليا ومسافات العازل الذى يركب عليه الكابل. في حالة وجود كتالوج مع العلبة يجب إتباع مقاسات التقشير جيدا دون أي اعتبا ارت أخرى سوى أطوال الخاليا. المقاسات المذكورة هنا سواء في علب النهايات أو الوصالت مقاسات شركة من الشركات وقد تكون هذه المقاسات بها بعض االختالفات عن مثيالتها وذلك ارجع لتعدد الشركات المنتجة ألنواع العلب والوصالت. ولكن سنالحظ أن االختالفات ( نإ وجدت( تكون طفيفة وغير مؤثرة. جميع علب النهايات والوصالت ذات الجهود المختلفة متشابهة في تسلسل عمليات التقشير ولكن االختالف حسب مساحة مقاطع الكابالت أو الجهود قد يؤثر على المقاسات وليس تسلسل العمليات عمل علبة نهاية سابقة التجهيز جهد 02/20 ك ف عند عمل علب النهايات يجب عدم التقيد بالقياسات الموجودة داخل الكتالوج في طول علبة النهاية الكلى وذلك الختالف أماكن التركيب وهذه األماكن غالبا ال تكون قياساتها ثابتة ولكن يتم التقيد بالمقاسات الموجودة في الكتالوج الخاصة بالعزل وشبه الموصل وهذه المقاسات ثابتة ويجب التقيد فيها بالكتالوج تماما. والجدول التالي يبين هذه المقاسات اإلجبارية لعلب النهايات سابقة التجهيز: 18

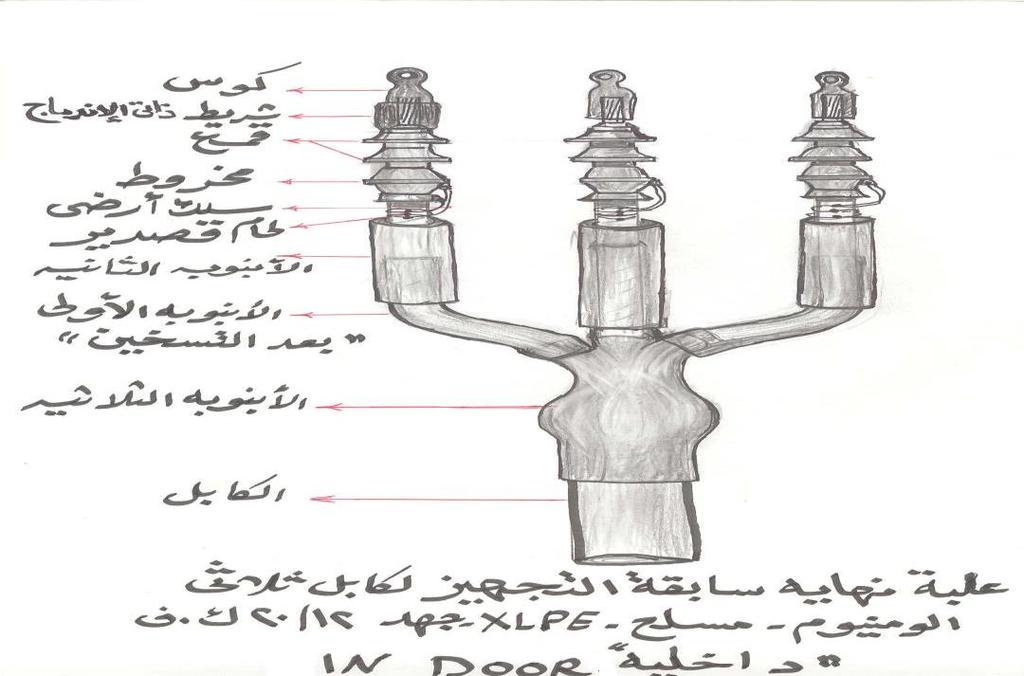

40 أوال علبة نهاية سابقة التجهيز داخلية door" "In نأخذ مقاس الخلية الم ارد عمل علبة النهاية فيها ثم نبدأ باالتي: 1. يدخل الكابل في الفتحة المخصصة له ويأخذ عليه المقياس ثم يجر خارجا لنبدأ عملية التقشير بداية بإ ازلة الغالف الخارجي ثم حز التسليح بالمنشار ونزعة من الكابل. 2. يقطع الغالف الداخلي وي ازل ثم يقطع الحشو الداخلي للكابل ليظهر الورق النحاسي. 3. تترك مسافة )طول الكوس مم + 41 مم( ثم ينزع الورق النحاسي برفق. 4. يترك مسافة 41 مم من شبه الموصل من جهة الورق النحاسي وي ازل باقي شبه الموصل سواء بقطعة زجاج أو بالب ارية إن توفرت وي ارعى الدقة في إ ازلة شبه الموصل بحيث يجب عدم المساس بالعزل وكذلك استدارة شبه الموصل وعدم ترك أي فروقات في أحرفه. 5. يصنفر العزل جيدا حتى ال يترك أي بروز فيه دون تقليل العزل "X.L.P.E" أو إضعاف سمكه ثم ينظف جيدا بالمنظف المرفق مع المكونات ثم يقطع العزل حسب مقاس القوس. 6. يتم عمل سالبة في نهاية العزل "X.L.P.E" بطول 5 مم وذلك لسهولة انزالق األقماع وعدم المساس بالمخروط. في حالة وجود حواف في العزل من الممكن جرح )خدش( المخروط. 7. ينزع الغالف الخارجي "P.V.C" لمسافة 71:51 مم ويسنفر جيدا بفرشة سلك أو مبرد أو بحرف المنشار. 8. يلحم األرضي على الثالث فا ازت )األوجه( بالقصدير ويلف شريط ماستيك فوق التسليح ويوضع األرضي )شبك أرضى نحاس( فوق شريط الماستيك شكل )2( ويربط بقفيز جيدا ثم يلف طبقة أخرى من الشريط الماستيك فوقه. 9. يتم تركيب األنبوبة الثالثية ويتم تسخينها حتى تتقلص تماما. 11. يتم تركيب األنابيب الخاصة بالحماية عدد 3 على الفا ازت الثالثة ويتم تسخينها حتى تتقلص تماما. ثم يوضع فوقها باقي األنابيب الخاصة بالحماية الخارجية وعددها )3 أنابيب( ليكون إجمالي أنابيب الحماية الخارجية 6 أنابيب وتترك األخيرة بدون تسخين حتى نهاية العمل. 11. ينظف العزل جيدا بالمنظف ويدهن بالشحم السيليكونى ثم تدخل المخاريط الثالثة )واحدة لكل فازة( حتى تركب فوق شبة الموصل بمسافة قدرها 26 مم شكل رقم )1(. 12. ندخل األقماع بواقع عدد 2 لكل فازة على أن يكون نهاية القمع األخير متساوية مع بداية السالبة للعزل. 13. يتم تركيب أسالك األرضي في المخاريط وتلحم على الورق النحاسي كما في الشكل رقم )3(. 14. يتم تركيب كوس النهاية وتكبس جيدا بلقمة مناسبة. 15. يتم رفع أنبوبة الحماية الخارجية إلى أعلى حتى أعلى المخروط من الجزء الصغير السفلية عند بداية األذن الخارجية للمخروط ويتم تقليص األنابيب الثالثة. 16. يتم إرجاع الكابل إلى مكانه في الخلية ويربط في الباسبا ارت المعدة له جيدا. 19

41 ملحوظة: في حالة وجود بوت Boot( )Straight أو Boot( L( شكل أ - ب يجب تركيبه على الكابل والباسبا ارت أو العازل إن أمكن ذلك. والرسم يوضح شكل البوت وكيفية تركيبه داخل الخاليا. يلف شريط لحام) P.V.C ( على بعد 26 مم من شبه الموصل وذلك كدليل لعدم تعدى المخروط لهذا الشريط أثناء دخوله في الفا ازت كما في الرسم شكل )3(. 12

42 طريقة تركيب البوت "Boot" يركب البوت على كوس علب النهايات وعلى العزل )Bushing( أو الباسبا ارت "الجزء القريب من الكوس". والبوت له شكالن إما مستقيم Boot" "Straight أو على شكل ازوية قائمة حرف ل "L-Boot" :"Straight Boot" أوال البوت على شكل مستقيم وهو يركب في نهاية الكابل في حالة استقامة العزل أو الباسبار مع الكابل وخاصة في األماكن الضيقة بالنسبة للخاليا أو قرب الفا ازت من بعضها ويلف تحته شريط ذاتي االندماج ثم يسخن ليتقلص على المكان المركب عليه. ويصنع من نفس مادة التقلص المصنوعة منها علب النهايات التقلصية. :"L-Boot" ثانيا البوت على شكل ازوية قائمة ويتم تركيبه كالسابق ولكن في حالة تقاطع الكابل مع عازل الخلية ب ازوية قائمة فيركب أوال ثم يربط الكابل في المكان المخصص له ويلف عليه شريط ذاتي االندماج ثم ينزلق إلى مكانه فوق نهاية الكابل والعزل معا ويسخن بالح اررة حتى يتقلص تماما. طريقة عمل علبة نهاية سابقة التجهيز) Door )Out في كابالت الجهد المتوسط + نفس الطريقة السابقة عدا االختالف في طول التقشير وعدد األقماع القفيز الذى يتم تركيبه على المخروط به سلك أرضى. 145 فيكون مسافة تقشير العزل 235 مم بدال من مم. ويتم تركيب قفيز فوق المخروط بدال من رباطه في الثقب الموجود فيه. 15 عدد األقماع يكون إما 12 أو ويعتمد ذلك على األقماع الموجودة مع باقى مكونات العلبة. ويجب م ارعاة فرق المقاسات سواء كانت عدد األقماع 2 لكل فازة )داخلية( أو) 5:4 ( لكل فازة في علب النهايات الخارجية. فكلما ازدت األقماع يجب أن تزداد مسافة التقشير بما 41 يعادل مم لكل قمع. والجدول االتي يبين مسافة تقشير الكابل بداية من أول الموصل حتى بداية شبه الموصل ويكون طول شبه الموصل الظاهر 41 مم: 11

43 االحتياطات الواجب توافرها عند عمل الوصالت: 1. يجب التأكد من معدات العمل وتناسبها مع العملية. 2. يجب التأكد من فصل التيار ووضع أرضى محلى على أط ارف الكابل أو المغذى. 3. يجب وضع عالمات تحذيرية بعدم التوصيل. 4. يجب التأكد من مكونات العلبة عند استالمها. 5. يجب التأكد من أمر التكليف وأمر الشغل الخاص بالعملية. 6. يجب التأكد من الكابل الم ارد العمل عليه. 7. يجب التأكد من أط ارف الكابل حيث يجب أن تكون مغطاة بعازل حتى ال تصلها رطوبة. 8. يجب التأكد من سالمة أط ارف الكابل. وقطع ما ال يقل عن 1 متر في حاالت الكابالت الجديدة وعند األعطال يجب قطع كل األج ازء المكربنة. 9. يجب أن ينظف الغالف الخارجي جيدا قبل البدء في عمل الوصلة. 11. يجب عدم ثنى الكابل أو الفا ازت أكثر من الالزم عند البدء في عمل الوصلة. 11. يجب عدم إش ارك أحد من العمال العاديين في عمل العمليات الهامة في الوصلة. 12. يجب النظافة الدائمة أثناء العمل للعاملين في الوصلة والكابل أيضا. 13. يجب أن يكون اللهب المستخدم متزن أي أن لونه )أصفر مزرق( وأال يكون قويا فيحرق األنابيب أو ضعيفا فيترك آثار من الكربون عليها. 14. يجب أن يركز العامل باللهب في مكان التسخين جيدا ويكون تسخينه دائريا بصفة مستمرة. 15. يجب أن تكون مهمات العمل في حالة جيدة. 16. يجب عدم اإلس ارع في العمل بل التأني فيه وم ارعاة الدقة. 12

44 األخطاء الشائعة عند عمل الوصالت وكيفية تالفيها: 1. ثنى الكابل أكثر من الالزم عند عمل الوصلة أو ثنى الفا ازت مما يسبب طول أحد هذه الفا ازت عن األثنين اآلخرين أو تقطع في الشريط النحاسي. 2. عدم إتباع مقاسات الكتالوج المرفق مع كل وصلة. 3. عدم نظافة الكابل جيدا قبل العمل في الوصلة. 4. قطع التسليح بالمنشار مباشرة. يجب حزه أوال ثم نزعه. 5. قطع الغالف الداخلي بدون حرص أو قطع الحشو بمنشار أو كتر من أعلى إلى أسفل مما قد يتسبب أحيانا في تلف الفا ازت. ويجب القطع من أسفل داخل الكابل إلى الخارج. 6. قطع الشريط النحاسي بالكتر بدون حرص. ويجب ربط الشريط النحاسي بسلك رباط أوال ثم حز جزء صغير منه ونزعه بعد ذلك من على السلك. 7. قطع شبه الموصل الخارجي أو نزعه بشكل غير مستوى دائريا أو ترك بقايا على العزل. 8. نزع جزء من العزل عند نزع شبه الموصل سواء بالب ارية أو بقطعة الزجاج. 9. ترك جزء من شبه الموصل قريبا من الشريط النحاسي. واعادة نزعه مرة ثانية قد يتسبب في التقليل من سمك العزل في هذه المنطقة وهي من أخطر األماكن في الكابل. 11. عدم نظافة العزل جيدا. أو عدم سنفرته. 11. النظافة بمواد بترولية غير مخصصة للكابالت قد يتسبب في تلف العزل. 12. التركيز على مكان واحد باللهب مما قد يتسبب في تلف األنابيب التقلصية. 13. عدم ضبط قوة اللهب المستخدم في تقليص األنابيب. يجب أن يكون لهب متزن ولونه أصفر مزرق. 14. عدم نظافة العمل في كل خطوة من الخطوات السابقة. 15. ترك العمالة الغير مدربة جيدا للقيام بمهام عمل الوصلة. 16. ترك مكونات الوصلة معرضة للجو مما قد يتسبب في تلفها. يجب المحافظة نظافتها 17. عدم نظافة مكان العمل بعد االنتهاء من عمل الوصلة. 18. اإلهمال في إن ازل الوصلة في مكانها أو ثنى الكابل في مكان الوصلة أثناء إن ازلها في مكانها. انهيار أسباب الوصالت: مما سبق ذكره في األخطاء الشائعة عند عمل الوصالت يتضح لنا أسباب إنهيا ارت الوصالت نوجزها فيما يلى: عدم التقيد بتعليمات الكتالوج. سوء الصناعة لمكونات الوصالت. سوء التخزين لمكونات الوصالت. عدم سنفرة العزل جيدا مع عدم المحافظة على سمكه. ترك بواقي شبه الموصل فوق العزل وعدم إ ازلتها. سوء استخدام معدات عمل الوصلة أو تلف العدة المستخدمة لعمل الوصلة

45 7. عدم نظافة العزل والس ارفيل جيدا. 8. عدم إ ازلة نواتج الكبس من فوق السرفيل. 9. ضعف العزل نتيجة إ ازلة شبه الموصل. 11. ضعف العزل نتيجة إ ازلة شبه الموصل نتيجة محاوالت عمل استدارة مستقيمة له. 11. عدم استقامة استدارة سبه الموصل. 12. عدم الكبس الجيد سواء)مكان الكبس مقاس اللقم نوع الكبس(. 13. عدم ترك مسافة 5 مم أطول من 2/1 السرفيل عند قطع العزل مما يتسبب في عدم تالمس طرفي الكابل بعد الكبس. 14. عدم لحام األرضي بالقصدير جيدا بعد رباطه بسلك رباط نحاس. 15. عدم عمل سالبة للعزل عند بدايته تتناسب مع الجهد الخاص بالكابل. 16. ترك العمال الغير مدربين جيدا في عمل الوصالت. األسباب األساسية النهيار الكابالت: زيادة األحمال على الكابالت. تركيب كابل بمساحة مقطع ال تتناسب مع الحمل الواقع عليه. عدم رباط نهايات الكابالت جيدا. لحام كابل ألومنيوم مع كابل نحاس بدون س ارفيل )ميتالك(. تركيب نهاية كابل ألومنيوم على باسبا ارت نحاس بدون استخدام اإلهمال في عمل الوصالت أو النهايات "العمل الفني غير جيد". سوء التخزين للكابالت. وجود بعض التشققات في الغالف الخارجي للكابالت. كوس )ميتالك(. ترك نهايات أو بدايات الكابالت مكشوفة في أماكن فردها وبدون غطاء عليها مما لدخول داخل الكابل. أو الرطوبة المياه ثنى الكابالت أكثر من المسموح به أثناء فرد الكابالت أو عمل الوصالت والنهايات. 11. عند عمل االختبا ارت يجب تفريغ الشحنات نتيجة االختبا ارت وتغطية أط ارف الكابل جيدا. ترك الكابالت في الطرق العامة مما قد يتسبب في تلفها نتيجة مرور المركبات عليها. عدم دفن الكابالت داخل المجاري مما قد يعرضها للتخريب سواء المتعمد أو غير المتعمد. انهيار أسباب عزل الكابالت: األسباب األساسية تؤدى إلى التي انهيار العزل للكابالت ذات الجهد المتوسط والعالي المعزولة بال" P.E " أو" X.L.P.E " تتلخص فيما يلى: وجود ف ارغات في المادة العازلة. وجود شوائب مع عدم تماثل المادة العازلة. 11
