من خالل اذابة هذه المواد وترس بها ب ن الرواسب و حدث هذا النوع من التماسك او التصلد للصخور الرسوب ة الم كان ك ة. - Crystalization : حدث هذا النوع من ال

النسخ

1 من خالل اذابة هذه المواد وترس بها ب ن الرواسب و حدث هذا النوع من التماسك او التصلد للصخور الرسوب ة الم كان ك ة. - Crystalization حدث هذا النوع من التماسك للصخور الرسوب ة الك م ائ ة, ح ث ان صخور الدولوما ت (Dolomite) والال مستون (Limestone) عند ترس بها بواسطة الم اه فأنها تتماسك ك م ائ ا بواسطة تبلور هذه األمالح. c الخواص العامة للصخور الرسوب ة - 1 تكون على شكل طبقات متتابعة - 2 تحتوي على الحفر ات - 3 استدارة الحب بات المكونة لهذه الصخور تصن ف الصخور الرسوب ة Rocks) (Classification of Sedimentary مكن تصن ؾ الصخور الرسوب ة باألعتماد على طر قة تكو نها او ترس بها الى ثالثة امواع رئ س ة - الصخور الرسوب ة الم كان ك ة Rocks)) (Mechanical Sedimentary - الصخور الرسوب ة الك م ائ ة Rocks) (Chemically Sedimentary الصخور الرسوب ة العضو ة (Organically Sedimentary Rocks) الصخور الرسوب ة الم كان ك ة Rocks) ( Mechanical Sedimentary 1 وه الصخور الت تكونت نت جة تراكم الرسوب ات المفتتة وترسبت دون ان طرأ عل ها اي تؽ ر ك م ائ ثم ترسبت بطر قة م كان ك ة. و مكن تقس م الرسوب ات المكونة للصخور الرسوب ة الم كان ك ة حسب درجة تصلدها او تماسكها الى - رسوب ات غ ر متماسكة وتقسم هذه الرسوب ات تبعا للحجم الحب ب الى 4mm تكون ذات حجم حب ب اكبر من (Gravel) رواسب الحصى - a (0.006mm-4mm) تكون ذات حجم حب ب تراوح من (Sand) الرمل -رواسب b (0.006mm mm) تكون ذات حجم حب ب تراوح من (Silt) رواسب السلت - c mm تكون ذات حجم حب ب اقل من (Clay) الط ن -رواسب d - 2 الصخور المتماسكة توجد انواع مختلفة من الصخور الرسوب ة الم كنان ك ة الت تختلف عن بعضها بأختالف حجم الحب بات المكونة لهذه الصخور المتماسكة 21

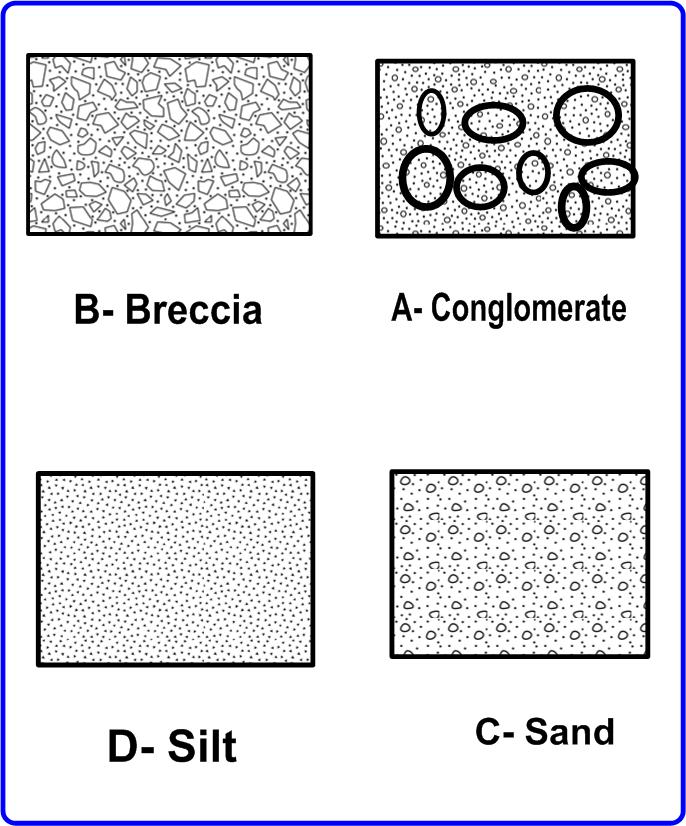

2 - a الكونكلوم رات (Conglomerate) ت كون هذا النوع من الصخور من حب بات الحصى الت تكون ذات حب بات مستد رة بفعل عوامل النقل البع دة من مصادر هذه الحب بات وتتماسك هذه الحب بات بواسطة مادة الحمة تمأل الفراؼات ب ن هذه الحب بات. - b البر ش ا (Breccia) تكون هذا النوع من الصخور من حب بات الحصى الت تكون ذات حب بات حادة األركان بفعل عوامل النقل القر بة من مصادر هذه الحب بات وتتماسك هذه الحب بات بواسطة مادة الحمة تمأل الفراؼات ب ن هذه الحب بات. - c الحجر الرمل stone) (Sand تكون هذا النوع من الصخور من حب بات الرمل وتتم اسك هذه الحب بات بواسطة مادة الحمة تمأل الفراؼات ب ن هذه الحب بات و مكن تقس م الحجر الرمل باألعتماد على نوع المادة الالحمة الى عدة انواع - 1 حجر رمل حد دي تتكون المادة الالحمة من اكاس د الحد د الحمراء - 2 حجر رمل ج ري تتكون المادة الالحمة من كاربونات الكالس وم ) 3 (CaCO - 3 حجر رمل سل ك تتكون المادة الالحمة من السل كا (Slica) -حجر سلت stone) (Silty تكون من تماسك حب بات السلت بواسطة المادة الالحمة - حجر ط ن stone) (Clay تكون من تماسك حب بات الط ن بواسطة المادة الالحمة d e Figure (1-6) Shows types of sediments 22

3 األشكال البنائ ة للصخور الرسوب ة - 1 مظهر الطبفة وهو مقدار ما ظهر من الطبقة على سطح األرض و عتمد ؼلى - a سمك الطبقة -م ل الطبقة c b - أنحدار سطح األرض - 2 التخط هو امتداد الطبقات العل ا ف مجموعة منت ظمة من الطبقات على مساحة اكبر من المساحة الت تشؽلها الطبفات السفلى. - 3 األنتظام الطبق system) (Bedding هو ترس ب مجموعة من الطبقات الواحدة تلو األخرى بأنتظام فوق مجموعة اخرى من الطبقات و تم هذا التتابع اعتمادا على الحجم الحب ب لهذه الطبقات. - 4 سطح عدم التوافق surface) (Unconformity هو سطح تكون عند ترس ب مجموعة من طبقات الصخور الرسوب ة ثم تتوقؾ عمل ة ت كو ن الصخور لفترة زمن ة طو لة قد تستمر ألكثر من الؾ سنة. لذا تعرض سطح الطبقة العل ا الى التجو ة ثم بعد ذلك حدث الترس ب, و مكن تقس م سطوح عدم التوافق الى عدة انواع - a عدم التوافق الزاوي هو ترس ب طبقات من الصخور فوق تتابع اخر من الصخور تختلؾ بزاو ة م لها عن المجموعة نت جة اختالؾ ظروؾ الترس ب. - b عدم التوافق المتوازي هو ترس ب تتابع مع ن من الصخور ثم توقؾ الترس ب وحدوث عمل ة التجو ة وبعد ذلك حدوث عمل ة الترس ب بنفس زاو ة الم ل او ترس ب صخور ك م ائ ة, اي سوف تكون سطح تجو ة ب ن الطبقات المترسبة. - c الالتوافق تكون هذا النوع من سطح عدم التوافق نت جة ترس ب تتابع من الصخور الرسوب ة فوق نوع اخر من الصخور الت فد تكون نار ة او متحولة او رسوب ة ك م ائ ة. 23

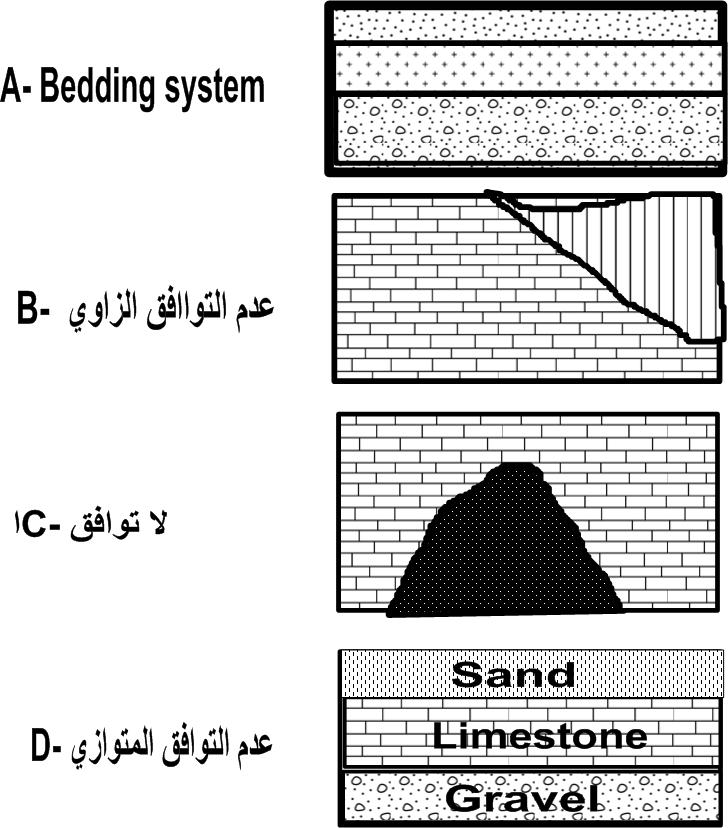

4 Figure (1-7) Bedding system and Unconformity surface 24

5 الصخور الرسوب ة الك م ائ ة Rocks) Chemically Sedimentary وه الصخور الت تكونت نت جة لتراكم المواد المعدن ة الت تتجمع بعد تبخر المحال ل الت كانت تحتوي على األمالح المعدن ة المذابة, وقد تتكون الرواسب الك م ائ ة نت جة تفاعل ك م ائ ب ن مكونات هذه المحال ل. انواع الصخور الرسوب ة الك م ائ ة مكن تقس م الصخور الرسوب ة الك م ائ ة وهذه تشمل الى عدة انواع من الصخوراعتمادا على الترك ب الك م ائ - 1 صخور رسوب ة ج ر ة تتكون هذه الصخور نت جة ترس ب كاربونات الكالس وم ) 3 (CaCO من المحال ل الحاو ة على امالح الكالس وم والمؽن س وم مثل الحجر الج ري, (Limestone )) 3 (CaCO وكذلك الدولوما ت )) 2 ) 3 (Dolomite,(CaMg(CO.كما قد توجد الرواسب الك م ائ ة على ه ئة اعمدة تتدلى من سقوؾ الكهوؾ وتسمى (Stalactite) أو قد ترتفع هذه الرواسب الك م ائ ة من ارض ة الكهؾ نحو األعلى وتسمى (Stalagmite) و كون الترك ب الك م ائ لهذه األعمدة هو ب كربونات الكالس وم. كما قد تترسب كاربونات الكالس وم ) 3 (CaCO حول ال ناب ع ذات الم اه المعدن ة الحارة مكونة صخور ك م ائ ة مسام ة ب ضاء اللون تسمى صخرة ترافرت ن. (Travertine) - 2 صخور رسوب ة ملح ة ؤدي تبخر م اه البح رات المالحة الى ترسب األمالح الموجودة ف ها على شكل طبقات متعاقبة تبدأ بطبقات األمالح القل لة الذوبان بالماء. ومن اهم هذه الرواسب والصخور ه ملح الطعام NaCL) (Halite, والجبس( O CaSO )واألنها درا ت 4. 2 H 2 ) 4 (CaSO - 3 صخور رسوب ة ك م ائ ة سل كات ة مثل صخرة (Chert) وتتكون نت جة ترس ب معدن السل كا (SiO2) من المحال ل الؽن ة بهذا المعدن. الصخور الرسوب ة العضو ة Rocks) (Organically Sedimentary ه الصخور الت تتكون نت جة تراكم الترسبات الصلبة النبات ة والح وان ة بعد موتها ثم تصلدها وتراكمها ومن هذه الصخور هو الحجر الج ري العضوي الذي تكون من تراكم عظام الح وانات الفقر ة لتتحول بعد ذلك الى فوسفات الكالس وم. ومن األنواع األخرى لهذه الصخور الرسوب ة العضو ة هو الفحم الحجري العضوي( Coal ) الذي تكون من بقا ا النباتات بعد موتها و تعفنها وتحللها ف ظروؾ الم ستنقعات الت ال تسمح لها بالتعرض لألوكسج ن فتبقى محافظة على عنصر الكاربون. 25

6 الصخور المتحولة Rocks) (Metamorphic ه الصخور الت تتكون نت جة تأث ر عوامل التحول على الصخور السابقة التكو ن مثل الرسوب ة والنار ة وكذلك المتحولة. وؼالبا ما ؤدي التحول الى تؽ ر نس ج الصخور و مكن تقس م عوامل التحول الى ثالث عوامل رئ س ة وهذه تشمل - 1 الضؽط الناتج من ضؽط وزن سمك العمود الصخري على ذلك النموذج الصخري المتحول. - 2 الحرارة الناتجة من حرارة باطن الكرة األرضبة او حرارة الصه رالناري فوق او داخل الكرة األرض ة. - 3 المحال ل الك م ائ ة انواع التحول Metamorphism) Types of - 1 التحول الحراري او التماس metamorphism) (Thermal or contact حدث هذا النوع من التحول نت جة تماس الصخور األصل ة مع مواد منصهرة ساخنة فترتفع درجة حرارة هذه الصخور و ز د من تأث ر الحرارة ف عمل ة التحول هو وجود الماء ب ن حب بات الصخور وكذلك وجود بعض الؽازات الت تسخن لتصبح نشطة وتساعد ف أذابة بعض المعادن وحدوث تؽ ر ك م ائ ف البعض االخر و رافقه تؽ ر ف نس ج الصخور األصل ة ف ت كون نس ج ذو حب بات متبلورة اما دق قة او متوسطة الحجم ومتراصة ف احكام وتقارب شبه منتظم و عرف هذا النوع من النس ج بالنس ج الموزائ ك. - 2 التحول بالضغط metamorphism) (Pressure حدث هذا النوع من التحول نت جة لتعرض الصخور المختلفة لعوامل الضؽط المختلفة ح ث ؤدي الضؽط الشد د الى حدوث تحول د نام ك نت جة لحركات القشرة األرض ة الت تتسبب ف انثناء الصخور وتكس رها وهنا ؤدي لتكو ن نس ج للصخور بشكل صفائح ف مستو ات متعامدة. وبتكرار هذه الصفائح بعضها فوق البعض االخر سوؾ تكون النس ج الورق. - 3 التحول بالحرارة والضغط )التحول األقل م (( metamorphism (Regional حدث عندما تتعرض الصخور المكونة للقشرة األرض ة لتأث ر الضؽط والحرارة الشد د ن لذا تتكسر او تتفتت بعض المكونات المعدن ة واح انا تذوب ثم تستع د ك انها من جد د متبلور ة ومرتبة بما الئم الضروؾ الجدي دة. - 4 التحول الك م ائ metamorphism) (Chemical حدث هذا النوع من التحول نت جة تأث ر المواد الك م ائ ة الموجودة ضمن تكو ن السائل المنصهر الت تؤدي الى اذابة او احالل المعادن ف التكو نات الصخر ة فتنتج صخور ذات صفات وخواص تختلؾ عن خواص الصخور األصل ة الت تكونت منها. 26

7 تصن ف الصخور المتحولة Rocks) (Classified of Metamorpgic - 1 الصخور الصفائح ة )الورق ة(( Rocks (Foliated Metamorphic ويكون نس ج الصخور على ه ئة صفوؾ )طبقات( متواز ة وقد تكون متصلة او متقطعة وتكون معادنها مرتبة ومتبلورة. وتنشأ هذه الصخور من التحول بالضؽط او التحول األقل م )الضؽط والحرارة(. - 2 الصخور غ ر الصفائح ة )غ ر الورق ة(( Rocks (Non-Foliated Metamorphic وه الصخور المتكونة نت جة التحول الحراري وتكون ذات حب بات دق قة او متوسطة الحجم ومتراصة. اهم انواع الصخور المتحولة - 1 كوارتزا ت (Quartzite) صخور متحولة نت جة التحول الحراري لصخور الحجر الرمل - 2 الرخام (Marble) صخور متحولة نت جة التحول الحراري لصخور الحجر الج ري و ستخدم ألؼراض التؽل ؾ واألرضبات - 3 األردواز (Slate) صخور متحولة نت جة التحول األقل م لصخور الحجر الط ن و ستخدم ف اعمال البناء كمانع للرطوبة - 4 الشست (Schist) صخور متحولة نت جة التحول األقل م للصخور الرسوب ة والنار ة. - 5 النا س (Gneiss) صخور متخولة نت جة التحول األقل م للصخور النار ة والرسوب ة, والشست او النا س ه تسم ة خاصة بالنس ج لذا عند وجود احد انواع الصخور النار ة او الرسوب ة كون اسم النس ج مدعما بأسماء احد انواع هذه الصخور. 27

8 الخواص الطب ع ة )الف ز ائ ة( للصخور Rocks) (Physical Properties of تنقسم خواص التربة الى قسم ن طب ع ة واألخرى م كان ك ة والت تعتمد ؼلى الخواص الطب ع ة, دراسة الخواص الطب ع ة )الف ز ائ ة( جب معرفة العالقات ة الوزن - الحجم ة للصخور. ولؽرض العالقات الوزن ة الحجم ة للصخور( (Weight Volume Relationship تعتبر العالقات الوزن ة - الحجم ة للصخور من العالقات المهمة ف دراسة الخواص الف ز ائ ة والم كان ك ة للصخور ح ث تعتمد عل ه الكث ر من العالقات والحسابات وخواص الصخور المختلفة. تحتوي كتلة الصخور على حب بات صلبة وماء وفراؼات ح ث تكون الفراؼات ب ن حب بات الصخور اما مل ئة بالهواء او الماء اوكل هما وتعتبر الصخرة مشبعة بنسبة %100 عندما تكون كل الفراؼات مل ئة بالماء و مكن تمث ل المكونات األساس ة لهذه الصخور بواسطة الشكل االت Figure Shows Weight Volume Relationship in Rocks ان الخواص الف ز ائ ة للصخور عتمد اساسا على النسب المئو ة لهذه المكونات الثالثة وترت بها باألضافة لعوامل اخرى. 28

9 الخواص الف ز ائ ة للصخور Rocks) (Physical Properties of - 1 المسام ة (Porosity) ه النسبة ب ن حجم الفراؼات ف ع نة من الصخور الى الحجم الكل لهذه الع نة. وتحسب من القانون العالقة االت ة Porosity (n) = volume of voids (Vv) Total volume of rocks (Vt) 100% (n) = (Vv) (Vt) 100% - 2 نسبة الفراغات Ratio) (Voids ه النسبة ب ن حجم الفراؼات ف صخرة الى حجم الحب بات الصلبة فقط وتحسب من العالقة االت ة Voids Ratio (e) = volume of voids (Vv) Volume of solids grains (Vs) (e) = (Vv) (Vs) وتوجد عالقات تربط ب ن المسام ة (n) ونسبة الفراغات (e) وه كاالت (n) = (e) = e 1+e n 1 n األمتصاص (Absorption) هو كم ة الماء الممتص من قبل نموذج الصخرة عند ؼمرها بالماء وف بعض األح ان ال حدث امتصاص للماء من الصخرة وسبب هذا عود الى - a وجود فقاعات الهواء الذي منع الماء من ان شؽل فراؼات الع نة. - b وجود بعض المعادن الط ن ة بفراؼات الصخور. -درجة األمتصاص Saturation) (Degree هو حجم الماء الممتص الى حجم الفراؼات بالنموذج الصخري وتحسب من العالقة االت ة Degree Saturation (S) = volume of water (Vw) Volume of voids (Vv) 100% S = Vw 100% Vv 29

10 - 5 الوزن النوع Gravity) (Specific هو النسبة ب ن وزن حجم مع ن من الصخر الى وزن نفس الحجم من الماء وعند درجة حرارة مع نة وتحسب من العالقة االت ة Specific Gravity (Gs) = ɣ solid ɣ water - 6 وزن وحدة الحجوم او الكثافة (Density) هو مفدار كتلة الصخرة الى حجم ذلك النموذج الصخري و توقؾ مفدارها على مجموعة عوامل منها - a مقدار المواد الصلبة ضمن وحدة حجم مع ن - b الوزن النوع للمواد الصلبة - c مقدار الفراغات الموجودة ب ن حب بات المواد الصلبة ويوجد نوع ن من الكثافة Dry density = dry weight total volume Wet density = wet weight total volume ومن المالحظات المهمة ان كثافة الصخور النار ة الجافة تتراوح ب ن ) 3 (2.6gm/cm 3-3.2gm/cm كثافة الصخور الرسوب ة الجافة فه تتراوح ب ن ) 3 (2.4gm/cm 3-2.1gm/cm أما أما كثافة األنواع المختلفة من الترب فأنها تتراوح ب ن ) 3 (1.5gm/cm 3-1.9gm/cm - 7 المحتوى الرطوب content) (Water هو نسبة وزن الماء الموجود ف الفراؼات الى وزن المواد الصلبة وتحسب من العالقة االت ة Water content (W%) = weight of water dry weight 100% Weight of water = Wet weight dry weight 8 - النفاذ ة (Permeability) ه قابل ة الصخرة لتمر ر السوائل من خاللها مجموعة من العوامل وهذه تشمل - a حجم الفراعات voids) (Volume of ومفدار اتصال هذه الفراغات (Type of rocks) نوع الصخور - b (Pressure) الضغط - c وتعتمد النفاذ ة على. 30

11 (Deep) العمق - d ( Fractures and Joints) تواجد الكسور والفواصل - e (Ratio of clay minerals) نسبة المعادن الط ن ة - f Q1 Q2 Q3 Q4 Q5 31

12 الخواص الهندس ة للصخور Rocks) (Engineering Properties of بعد دراسة الخواص الطب ع ة او الف ز ائ ة للصخور ال بد من معرفة الخواص الهندس ة )الم كان ك ة( أل جاد الترابط ب نها وكذلك ا جاد ومعرفة تأث ر الخواص الطب ع ة على الخواص الهندس ة. لها مقاومة الصخور strength) (Rock ه مقدار ما تتحمله الصخور لألجهادات الخارج ة المسلطة عل ها قبل أنه ارها. الصخور الى عدة انواع وذلك باألعتماد على اتجاه القوة المسلطة ومن الممكن تقس م مقاومة - 1 مقاومة الصخور األنضغاط ة strength) (Compressive ه األجهادات الالزمة لكسر ع نة من الصخر تحت ضؽط محوري force) (Axial بح ث تكون جوانب الع نة حرة وال تقع تحت تأث ر جانب كما مالحظ من خالل الشكل Figure Shows Compressive Strength in sample of rocks و مكن حساب األجهاد المسبب للمقاومة األنظؽاط ة حسب القانون االت Stress( σ n Force (Pn) ( = Cross Sectianal Area (A) =kg/m2 or KN/m 2 وتتوقؾ المقاومة األنضؼاط ة على عدة عوامل تشمل 1 - الترك ب الحب ب للصخور وهذا رتبط بحجم الحب بات وتدر جاتها 32

13 - 2 نوع ة وقوة المادة الالحمة للصخرة - 3 وجود او عدم وجود التشققات - 4 وجود طبقات لمواد ؼر بة داخل الصخور - 5 درجة تشبع الصخور بالماء - 6 اتجاه خط القوة بالنسبة ألتجاهات مستو ات التطبق - 2 مقاومة الصخور الشد ة Strength) (Tension ه اجهادات الشد الالزمة لكسر ع نة من الصخر تحت تأث ر قوة شد محور ة وعمود ة على وحدة مساحة مقطع مع ن. وبصورة عامة تكون المقاومة الشد ة اقل من المقاومة األنظؽاط ة للصخور مثال ان المقاومة الشد ة لصخرة الكران ت ه تقر با ربع المقاومة األنظؽاط ة, و مكن حساب المقاومة الشد ة بواسطة العالقة االت ة Tension stress( σ n ( = Tension force Cross Sectianal Area (A) =kg/m2 or KN/m 2-3 مقاومة الصخور القص ة strength) (Shearing ه مقدار ماتتحمله الصخور ألجهادات القص المسلطة عل ها 4 - مقاومة الصخور لأللتواء ه مقاومة الصخور لقوة اجهاد األلتواء مرونة الصخور Rocks) (Elasticity of المرونة (Elasticity) ه صفة المادة الت تستع د شكلها بعد كل تؽ ر طرأ عل ها تحت تأث ر نوع مع ن او عدة انواع من األجهادات عند ازالة هذه األجهادات.وعند التعامل مع مرونة المادة بشكل عام ا فأنن نتعامل مع األجهادات والتؽ ر الناتج للمادة وبذلك ظهر لنا تعر ؾ جد د هو األنفعال او التشوه (Strain) وهو وس لة للتعب ر عن التؽ ر الذي طرأ عن شكل الجسم المعرض لألجهادات وعادة كون بدون وحدات ق اس. و مكن حساب األنفعال او التشوه بواسطة العالقة االت ة Strain(Length) = L1 L L = L/L Strain(Width) = W1 W W = W/W L= Original length W = Original width L1=length after strain W1= width after strain 33

14 معامالت المروتة Modulus) (Elasticity -معامل المرونة هو الثابت الذي ظهر ف تحد د العالقة ب ن األجهادات واألنفعاالت وهو صفة ثابتة للمادة و حسب من العالقة االت ة الطول ة 1 Modulus of Elasticity (E) = Axial stress Axial strain =km/cm 2 -نسبة بوسان Ratio) (Poisson's ه النسبة ب ن األنفعاالت الجانب ة )العرض ة( والطول ة وتكون ق متها ب ن )0( للصخور القو ة النار ة الى (0.5( للصخور الضع فة الرسوب ة و كون بدون وحدات و حسب من القانون االت 2 Poisson's Ratio (Ѵ)= lateral strain axial strain = W/ L Rock Granite Quartzite Sand Stone Limestone Marble Schist Elasticity Modulus (E) Kg/cm Poisson's Ratio جدول وضح معامالت المرونة ونسبة بوسان للصخور المختلفة - 3 معامل القص Modulus) (Shear هو النسبة ب ن اجهادات القص الت تتعرض لها المادة وانفعاالت القص الناتجة وتحسب من العالقة االت ة Shear Modulus = Shear stress shear strain =kg/cm 2-4 المعامل الكل Modulus) (Bulk هو النسبة ب ن االجهادات المسلطة المتساو ة من جم ع األتجاهات الى األنفعاالت الحجم ة الناتجة عنها وتحسب من المعادلة االت ة Bulk Modulus (K) = Volume strain = Stress V/V V/V =kg/cm 2 34

15 5 - معامل األنضغاط Modulus) (Compressibility هو مقدار النقص ف حجم الع نة الذي صاحب تعرضها لوحدة واحدة من اجهادات الضؽط على جم ع اجزاء سطحها الخارج وبعبارة اخرى هو مقلوب المعامل الكل وتحسب من القانون األت Compressibility Modulus = 1 Bulk Modulus =1/K وهناك العد د من العالقات الت تربط ب ن معامالت المرونة ومنها 1 - العالقة الت تربط ب ن معامل المرونة ومعامل القص بداللة نسبة بوسان Shear Modulus = Elasticity Modulus (E) 2(1+Poisson sratio) = E 2(1+V) 2- العالقة الت تربط ب ن معامل المرونة والمعامل الكل بداللة نسبة بوسان Bulk Modulus (K) = E 3(1 2V) = Elasticity Modulus (E) 3(1 2 Poisson sratio ) Q1 Q2 Q3 Q4 Q5 35

16 الج ولوج ا الترك ب ة Geology) (Structural ه دراسة التصدعات والتشوهات الحاصلة ف صخور القشرة األرض ة ودراسة اسباب والتشوهات واألشكال الناتجة عن مثل هذا التشو ه. هذه التصدعات وبصورة عامة تقسم هذه الحركات األرض ة )التشوهات( الى نوع ن - 1 حدوث ارتفاع وانخفاض ف اجزاء من صخور القشرة األرض ة والت تؤدي الى تكو ن الزالزل - 2 حدوث التواء او تموج ف صخور القشرة األرض ة والت تؤدي لتكو ن الجبال التراك ب الج ولوج ة Structures) (Geological ه المظاهر او المالمح الهندس ة الت تتواجد عل ها الصخور وتنتج اما نت جة لقوى مؤثرة بعد التكو ن. ف نفس زمن تكو نها او و مكن تقس م التراك ب الج ولوج ة الى نوع ن التراك ب الج ولوج ة األول ة Structures) (Primary وه التراك ب الج ولوج ة الت تتكون اثناء ترس ب الطبقات الرسوب ة وتكون ناتجة عن العمل ات الف ز ائ ة )الطب ع ة( اي انها تعكس ظروؾ الترس ب مثل طب عة وسط الترس ب والعمق وسرعة ت ار الترس ب وكذلك اتجاه الت ارات القد مة. - التراك ب الثانو ة Structures) (Secondary وه التراك ب الج ولوج ة التي تتكون نت جة تأث ر قوى داخل ة على الصخور المختلفة وهذه المؤثرات تأخذ اشكال مختلفة ومتعددة مثل قوى الضؽط الجانب وقوى الشد والقوى الرافعة والقوى الهابطة. انواع التراك ب الج ولوج ة الثانو ة - 1 الط ات (Folds) - 2 الفواصل (Joints) - 3 الصدوع او الفوالق (Faults) - 1 الظ ات (Folds) تعرؾ الط ة على انها الترك ب الذي نشأ عندما نحن او تقوس سطح الطبفة الذي كان باألصل مستو ا نت جة تأث ر القوى عل ه, والط ات كث رة األنتشار ف صخور القشرة األرض ة وقد تكون الط ة بس طة اي مكونة من ط ة واحدة ولكن ؼالبا ما تكون الط ة مركبة اي مكونة من ط ات عد دة متصلة 36

17 و مكن تقس م الط ة البس طة حسب شكلها الى نوع ن - 1 ط ة محدبة (Anticline) تكزن الطبقات مثن ة لألعلى - 2 ط ة مقعرة (Syncline) تتكون من طبقات مثن ة نحو األسفل وعندما تاكل اعلى الط ة المحدبة او المقعرة بعوامل التعر ة فأن الطبقات المكونة للط ة سوؾ تظهر على سطح األرض على جانب المستوي المحوري لها وتكرر نفسها على الجانب ن ف كون ذلك داللة على وجود الط ة. تقس م الط ات حسب مقدار م ل طرف ها ووضع المستوي المحوري الى عدة اقسام الط ة المتماثلة Folds) (Symmetrical وه الط ة الت كون م ل جناح ها متماثل )متساوي( بالم ل - الط ة الغ ر متماثلة Folds) (Non-Symmetrical وه الط ة الت كون م ل جناح هاؼ ر متماثل ( ؼ ر متساوي( بالم ل واؼلب الط ات ؼ ر متماثلة بالم ل - الط ة المائلة (Inclined) ه الط ة الت كون ف ها المستوي المحوري مائال قل ال عن األتجاه العمودي على سطح األرض. - الط ة المقلوبة ( Overturned )ه الط ة الت كون ف ها المستوي المحوري مائال بزاو ة اكبر من 60⁰ عن األتجاه العمودي على سطح األرض. - 5 الط ة النائمة او المعكوسة( Fold (Inverted ه الط ة الت كون م ل جناح ها مائ ل ن بنفس األتجاه والمستوي المحوري ف وضع افق او قر ب من األفق - 6 الط ة ذات الم ل الواحد وه ابسط انواع الط ات وتم ل الطبقات بزاوية صؽ رة جدا ف اتجاه واحد اي لها طرؾ واحد - 7 القبة (Dome) وهو الط ة الذي تم ل ف ه الطبقات من جم ع األتجاهات حول محور رئس واتخذ شكال دائر ا او ب ضو ا - 8 الحوض (Basin) وه الط ة الت تم ل ف ها الطبقات الى الداخل ف جم ع األتجاهات نحو محور توسط قعرها 37

18 Figure (1-8) Show A- Symmetrical anticline fold B- Symmetrical syncline fold C- Non- Symmetrical anticline fold D- Non- Symmetrical syncline fold أجزاء الط ة - 1 جناح الط ة (Limb) وه اطراؾ الط ة ولكل ط ة جناح ن وقد تكون هذه األجنحة متساو ة او ؼ ر متساو ة بالم ل - 2 المستوي المحوري Plane) (Axial هو مستوي وهم مر بمحاور الط ات - 3 المحور (Axis) هو اعلى خط ف سطح الطبقة 2 -الصدوع او الفوالق (Faults) هو كسر موجود ف صخور القشرة األرض ة و صاحبها حركة جانب ة لألعلى او األسفل على احد جانب الفالق. الصدع او اجزاء الفالق - 1 مضرب الفالق Fault) (Strike of هو اتجاه الخط الناتج من تقاطع مستوي الفالق مع المستوي األفق لألرض. 38

19 - 2 زاو ة م ل الفالق Inclination) (Angle of ه الزاو ة المحصورة ب ن مستوي الفالق والمستوي األفق. - 3 الحائط الصاعد والحائط النازل Wall) (Hanging and Foot ه األجزاء الصاعدة والنازلة على جانب مستوي الفالق. - 4 رم ة الفالق (Throw) ه المسافة العمود ة المحصورة ب ن الحائط الصاعد والحائط النازل - 5 انزالق الفالق Slip) (Fault هو طول ة المساؾالمائلة ب ن الحائط الصاعد والح ائط النازل و كون مواز ا لمستوي الفالق Figure (1-9) Parts of fault تصن ف الصدوع او الفوالق Faults) (Classification of الصدع األعت ادي Fault) (Normal هو الصدع الذي كون ف ه الحائط النازل بأتجاه م ل مستوي الفالق - الصدع المعكوس Fault) (Reverse هو الصدع الذي كون ف ه الحائط النازل بأتجاه معاكس ألتجاه م ل مستوي الفالق 39

20 الصدوع الحوض ة Faults) (Graben ه الصدوع الت تتكون عندما هبط جزء من الطبقات و صبح محاطا بصدع ن او اكثر بح ث كون اتجاه م ل المجموعة األولى من الصدوع عكس اتجاه المجموعة الثان ة من الصدوع. - الصدوع البارزة Faults) (Horst حدث عندما ترتفع الكتل الصخر ة الى مستوى اعلى من كتلت ن جانب ت ن بح ث تكون الصدوع على الجوانب متواز ة. - الصدوع المحور ة او الدائر ة تكون هذا النوع من الصدوع نت جة دوران كتلت الصخر على جانب ه حول محور عمودي على مستوى الصدع وف هذه الجالة هبط جزء من كل كتلة و رتفع جزء اخر. - الصدوع السلم ة Figure (1-10) Show normal and reverse fault 40
